Cuando se trata de control de motores industriales, la precisión, el rendimiento y la rentabilidad son factores cruciales para determinar la solución adecuada. Entre las tecnologías avanzadas disponibles para el control de motores, el variador de velocidad de vector de bucle se ha convertido en una opción popular para muchas industrias. Este artículo tiene como objetivo explicar cómo funciona un variador de frecuencia de vector de bucle, centrándose en los principios detrás de él, sus modos de control y las consideraciones prácticas involucradas en su uso. Comprender la mecánica de esta tecnología de accionamiento es esencial para cualquiera que busque optimizar el control del motor en sus aplicaciones.
Para apreciar completamente cómo funciona un variador de frecuencia de vector de bucle, primero es importante comprender los fundamentos del control del motor y por qué son necesarios los sistemas de control avanzados. En los sistemas tradicionales de control de motores, entran en juego dos elementos clave: la velocidad del motor y el par que genera. Lograr un rendimiento óptimo requiere gestionar ambos factores de forma eficaz, que es donde entra en juego la complejidad de los sistemas de control de motores.
El tipo de motor más común utilizado en aplicaciones industriales es el motor de inducción, que se basa en la inducción electromagnética para convertir la energía eléctrica en energía mecánica. Al controlar dichos motores, los principales factores a gestionar son la velocidad y el par. Estos factores están interrelacionados, lo que significa que los ajustes en uno afectarán al otro. Por ejemplo, aumentar la velocidad del motor a menudo reduce el par, especialmente bajo carga. Esto hace que el control preciso de la velocidad y el par sea esencial para aplicaciones que requieren un funcionamiento suave y un rendimiento constante.
Uno de los métodos de control más simples para motores de CA es el control V/Hz, donde el voltaje suministrado al motor es proporcional a la frecuencia. Si bien este método es fácil de implementar y rentable, tiene limitaciones notables. La limitación más importante es su incapacidad para proporcionar un par constante a bajas velocidades. A medida que el motor se desacelera, pierde su capacidad de par, lo que puede resultar problemático para procesos que requieren precisión a baja velocidad. Por estos motivos, el control V/Hz suele ser insuficiente para muchas aplicaciones modernas que exigen mayor flexibilidad y rendimiento a velocidades variables.
El control vectorial, a menudo denominado control orientado a campo (FOC), es un método de control de motores más avanzado que aborda las limitaciones del control V/Hz. Ofrece un control preciso tanto sobre el par como sobre el campo magnético del motor, proporcionando un rendimiento mejorado en una gama más amplia de velocidades y cargas.
En el control vectorial , la corriente del motor se divide en dos componentes: la corriente que produce el par y la corriente magnetizante. Estos dos componentes se controlan de forma independiente a lo largo de los ejes dq. El eje d representa la corriente magnetizante, que es responsable de generar el campo magnético del motor, mientras que el eje q representa la corriente productora de par, que contribuye directamente a la fuerza de rotación del motor. Al desacoplar estas dos corrientes, el control vectorial permite una gestión precisa del par y la velocidad del motor sin comprometer el rendimiento a velocidades más bajas.
Una distinción clave en el control vectorial es si se utiliza o no la retroalimentación del motor. En el control vectorial de circuito cerrado, se conecta un codificador al motor para monitorear continuamente su velocidad y posición, lo que permite realizar ajustes en tiempo real al sistema de control. Este circuito de retroalimentación proporciona un control muy preciso pero añade complejidad y costo.
Por el contrario, el control vectorial sin sensores (o control vectorial de bucle abierto), como se ve en los variadores de CA de vector de bucle, elimina la necesidad de un codificador. En cambio, el variador utiliza algoritmos para estimar el rendimiento del motor en función de parámetros predefinidos del motor. Si bien esto reduce la complejidad y el costo del sistema, aún mantiene un alto rendimiento y un control confiable, lo que hace que los variadores de CA de vector de bucle sean una opción atractiva para muchas aplicaciones.
Un variador de velocidad de vector de bucle funciona según el principio de control vectorial de bucle abierto. En lugar de depender de la retroalimentación del codificador para ajustar el rendimiento del motor, el variador utiliza algoritmos para estimar el comportamiento del motor. El proceso comienza analizando los parámetros eléctricos del motor, incluidos su voltaje, corriente y frecuencia. Luego, el variador ajusta las entradas de control del motor en función de estos datos, proporcionando un control preciso de la velocidad y el par.
La ventaja clave de un variador de CA de vector de bucle es su capacidad para mantener un alto rendimiento sin necesidad de costosos dispositivos de retroalimentación como codificadores. El variador utiliza algoritmos avanzados que estiman la velocidad y la posición del motor, incluso en ausencia de datos en tiempo real del propio motor. Al ajustar continuamente los parámetros de control del motor en función de estas estimaciones, el variador de CA de vector de bucle puede lograr un funcionamiento suave y eficiente en una amplia gama de velocidades.
El flujo básico de control en un variador de velocidad de vector de bucle se puede dividir en varios pasos clave:
Entrada de parámetros del motor : el variador recibe los parámetros iniciales del motor (como potencia nominal, voltaje y velocidad).
Estimación de datos : el variador estima la velocidad y posición actuales del motor en función de los datos de entrada y sus algoritmos internos.
Ajuste de control : según estas estimaciones, el variador ajusta el voltaje y la frecuencia suministrados al motor para mantener un rendimiento óptimo.
Monitoreo continuo : el variador continúa monitoreando y ajustando las entradas de control para garantizar un funcionamiento suave bajo diferentes cargas y velocidades.
Este flujo de control garantiza que el motor funcione de manera eficiente, incluso en condiciones difíciles, sin la necesidad de complejos sistemas de retroalimentación.

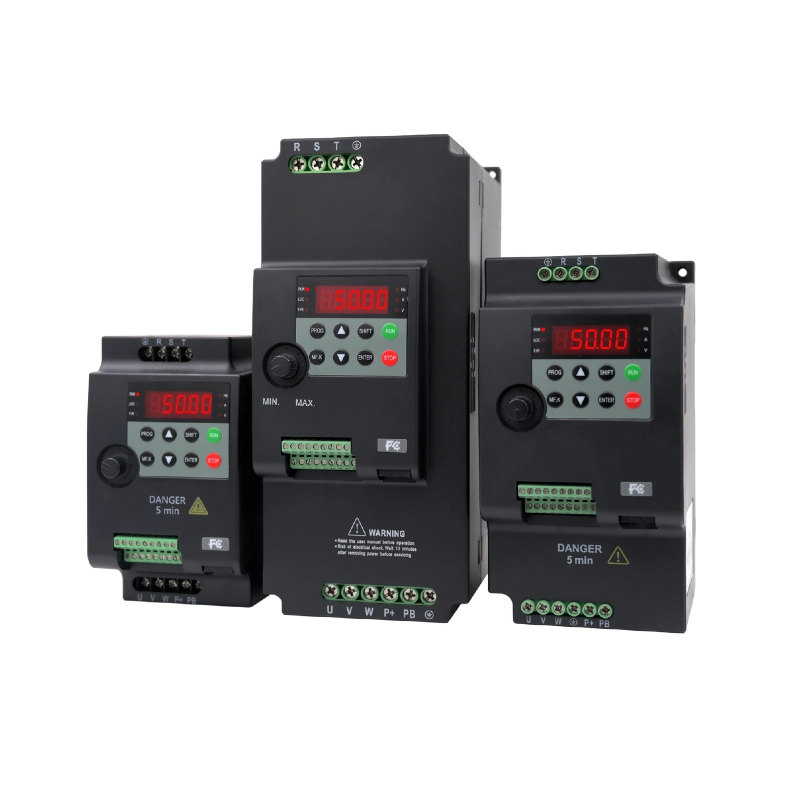

La serie FC100E de Janson Controls es un ejemplo perfecto de variador de frecuencia de vector de bucle que ofrece flexibilidad en el control del motor. El variador admite tanto el modo vectorial de bucle abierto como el modo V/F, lo que permite a los usuarios elegir la estrategia de control más adecuada para su aplicación específica.
En modo vectorial de bucle abierto, la serie FC100E utiliza control vectorial sin sensores para regular la velocidad y el par del motor. Este modo es ideal para aplicaciones donde se necesita un control preciso pero donde no se requiere retroalimentación del codificador. Por otro lado, el modo V/F es un método de control más sencillo que ajusta el voltaje y la frecuencia del motor para regular la velocidad. Si bien es menos preciso que el control vectorial, el modo V/F sigue siendo una solución confiable y rentable para muchas aplicaciones básicas.
La serie FC100E está diseñada para manejar una amplia gama de condiciones operativas. Ofrece una capacidad de sobrecarga del 150 % durante 1 minuto y del 180 % durante 2 segundos, lo que garantiza que el motor pueda soportar picos de demanda a corto plazo sin comprometer el rendimiento. Esta característica hace que la serie FC100E sea especialmente adecuada para aplicaciones de alta demanda que requieren un equilibrio entre flexibilidad y confiabilidad.
Cuando se utiliza un variador de CA de vector de bucle, se deben considerar varios factores prácticos para garantizar un rendimiento óptimo y una confiabilidad a largo plazo.
Para garantizar que el variador funcione de manera óptima, es importante configurar correctamente los parámetros del motor. La serie FC100E incluye una función de ajuste automático que detecta y configura automáticamente los parámetros clave del motor. Esta característica simplifica la configuración y garantiza que el motor funcione con la máxima eficiencia.
Es esencial hacer coincidir las especificaciones del motor con las del variador para evitar un rendimiento insuficiente o daños. La serie FC100E está diseñada para funcionar con una amplia gama de tipos de motores, lo que la hace adaptable a diversas aplicaciones industriales.
Al instalar el variador de CA de vector de bucle, asegúrese de que el entorno sea adecuado para el funcionamiento del variador, incluida la ventilación y el control de temperatura adecuados. El variador también debe estar conectado con el cableado y los mecanismos de protección adecuados para evitar daños por sobretensiones u otros problemas eléctricos. Además, garantice la compatibilidad con interfaces de comunicación como RS485 o Modbus para la integración en sistemas de automatización más complejos.
En resumen, el variador de CA de vector de bucle ofrece una solución rentable y eficiente para el control preciso de motores en aplicaciones industriales. Al utilizar control vectorial de bucle abierto, el variador de CA vectorial de bucle ofrece par, regulación de velocidad y rendimiento elevados sin necesidad de retroalimentación del codificador. Con sus modos de control flexibles y su fácil integración, es una opción ideal para aplicaciones que van desde bombas hasta transportadores. Si está buscando un variador de CA de vector de bucle confiable para sus necesidades de control de motores, la serie FC100E de Janson Controls es una excelente opción.
Para obtener más información o solicitar una cotización, no dude en contactarnos hoy y conocer cómo nuestro variador de velocidad puede mejorar sus sistemas de control de motores.
1. ¿Cuál es la diferencia entre control vectorial de bucle abierto y de bucle cerrado?
El control vectorial de bucle abierto no requiere retroalimentación del codificador y depende de algoritmos para estimar el rendimiento del motor. El control de circuito cerrado utiliza datos en tiempo real de codificadores para ajustar el rendimiento del motor continuamente.
2. ¿Puede la serie FC100E manejar aplicaciones de alta velocidad?
Sí, la serie FC100E proporciona un control preciso de velocidad y par para una amplia gama de aplicaciones, lo que garantiza un rendimiento confiable incluso a altas velocidades.
3. ¿Qué industrias se benefician del uso de un variador de CA de vector de bucle?
Industrias como las de fabricación, HVAC, tratamiento de agua y automatización se benefician de los variadores de CA de vector de bucle, especialmente para aplicaciones que requieren un control constante de velocidad y par.
4. ¿Cómo funciona la función de sintonización automática de la serie FC100E?
La función de ajuste automático detecta y configura automáticamente los parámetros del motor, lo que garantiza un rendimiento óptimo sin necesidad de configuración manual.
