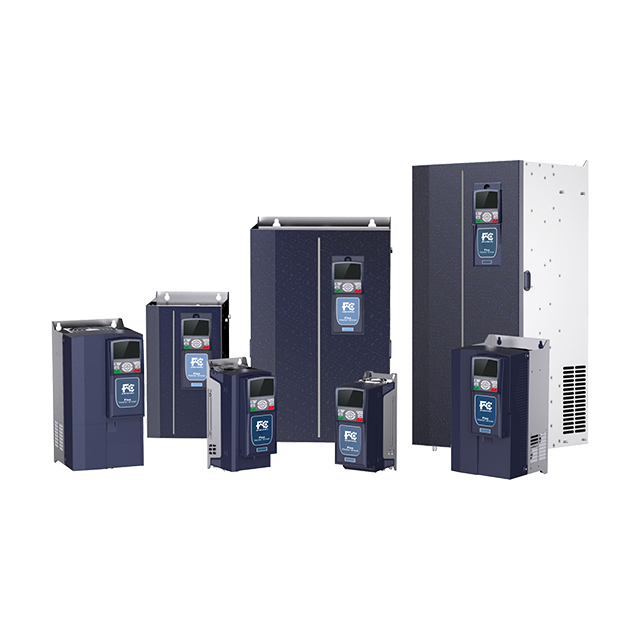

FC290
Janson Controls
| Modelo | Potencia nominal (kW) | Producción | Aporte | Dimensiones (mm) Alto*An*Pr | |
| Capacidad de sobrecarga | Corriente nominal | Corriente nominal | |||
| Entrada de fase 3 y salida de 3 fase 220V (-15% ~+15% de tolerancia) | |||||
| 2T0.4GB | 0.4 | 150%/1min 180%/5s | 2.1 | 2.4 | 203*77,7*145,8 |
| 2T0.75GB | 0.75 | 3.8 | 4.6 | ||
| 2T1.5GB | 1.5 | 7.2 | 9.0 | ||
| 2T2.2GB | 2.2 | 9 | 11 | ||
| 2T4.0G(B) | 4 | 13 | 17 | 235*93*145 | |
| 2T5.5G(B) | 5.5 | 25 | 32 | 282,5*142*187 | |
| 2T7.5G(B) | 7.5 | 32 | 41 | ||
| 2T11G(B) | 11 | 45 | 59 | 305*150*202 | |
| 2T15GB | 15 | 60 | 57 | 330*180*208,5 | |
| 2T18.5G | 18 | 75 | 69 | 380,5*268*246 | |
| 2T22G | 22 | 91 | 90 | 500*307*255 | |
| 2T30G | 30 | 112 | 106 | ||
| 2T37G | 37 | 150 | 141 | ||
| 2T45G | 45 | 176 | 164 | 650*300*270 | |
| 2T55G | 55 | 210 | 201 | 680*310*320 | |
| Entrada de 1 fase y salida de 3 fase 220V (-15% ~+15% de tolerancia) | |||||
| 2S0.4G(B) | 0.4 | 150%/1min 180%/5s | 2.3 | 5.4 | 203*77,7*145,8 |
| 2S0.75G(B) | 0.75 | 4 | 8.2 | ||
| 2S1.5G(B) | 1.5 | 7 | 14 | ||
| 2S2.2GB | 2.2 | 9.6 | 23 | ||
| 2S4.0GB | 4 | 13 | 32 | 235*93*145 | |
| Entrada de fase 3 y salida de fase 380V (-15% ~+15% de tolerancia) | |||||
| 4T0.75G/1.5PB | 0.75/1.5 | G型机: 150%/1min 180%/5s P型机: 120%/1min 150%/5s | 2.1 | 2.4 | 203*77,7*145,8 |
| 4T1.5G/2.2PB | 1.5/2.2 | 3.8 | 4 | ||
| 4T2.2G/4.0PB | 2.2/4.0 | 5.1 | 5.8 | ||
| 4T4.0G/5.5PB | 4.0/5.5 | 9/13 | 10.5 | 235*93*145 | |
| 4T5.5G/7.5PB | 5.5/7.5 | 13/17 | 14.6 | ||
| 4T7.5G/11PB | 7.5/11 | 17/25 | 20.5 | 282,5*142*187 | |
| 4T11G/15PB | 15/11 | 25/32 | |||
| 4T15G/18.5PB | 15/18.5 | 32/37 | 35 | 305*150*202 | |
| 4T18.5G/22PB | 18.5/22 | 37/45 | 38.5 | ||
| 4T22G/30PB | 22/30 | 45/60 | 46.5 | 330*180*208,5 | |
| 4T30G/37P | 30/37 | 60/75 | 62 | 418*240*248 | |
| 4T37G/45P | 37/45 | 75/91 | 76 | ||
| 4T45G/55P | 45/55 | 91/112 | 92 | 500*307*255 | |
| 4T55G/75P | 55/75 | 112/150 | 113 | ||
| 4T75G/90P | 75/90 | 150/176 | 157 | 650*300*270 | |
| 4T90G/110P | 90/110 | 176/210 | 180 | ||
| 4T110G/132P | 110/132 | 210/253 | 214 | 680*310*320 | |
| 4T132G/160P | 132/160 | 253/304 | 214 | 720*425*326 | |
| 4T160G/185P | 160/185 | 304/340 | 256 | ||
| 4T185G/200P | 185/200 | 340/377 | 350 | 946*335*537 | |
| 4T200G/220P | 200/220 | 377/426 | 385 | ||
| 4T220G/250P | 220/250 | 426/465 | 430 | ||
| 4T250G/280P | 250/280 | 465/520 | 468 | 986*340*585 | |
| 4T315G/355P | 280/315 | 520/585 | 525 | 1140*340*585 | |
| 4T280G/315P | 315/355 | 585/650 | 590 | ||
| 4T355G/400P | 355/400 | 650/725 | 665 | 1058*700*412 | |
| 4T400G/450P | 400/450 | 725/800 | 785 | 1264*800*483 | |
| 4T450G/500P | 450/500 | 800/860 | 883 | ||
| 4T500G/560P | 500/560 | 860/950 | 950 | 1700*900*510 | |
| 4T560G/630P | 560/630 | 950/1140 | 1000 | ||
| 4T630G | 630 | 1140/1300 | 1140 | ||
| 4T710G | 710 | 1300/1500 | 1315/1525 | 1800*1200*500 | |
| 4T800G | 800 | 1500 | 1525 | ||
| Proyecto | Presupuesto | ||
| Función básica | |||
| Frecuencia máxima | Control vectorial: 0~599Hz; Control V/F: 0~599Hz. | ||
| Frecuencia portadora | La frecuencia portadora se puede ajustar automáticamente de 0,5 kHz a 16 kHz según las características de la carga. | ||
| Resolución de frecuencia de entrada | Configuración digital: 0,01 Hz | ||
| Método de control | Control vectorial sin sensores (SVC) | ||
| Par de tracción | Máquina tipo G: 0,5 Hz/150 % (SVC); 0HZ/180%(FVC) Máquina tipo P:0,5Hz/100% | ||
| Rango de velocidad | 1: 100 (SVC) 1: 1000 (FVC) | ||
| Precisión de retención de velocidad | ± 0.5%(SVC) ± 0.02%(FVC) | ||
| Precisión de control de par | ±5%(CVF) | ||
| Capacidad de sobrecarga | Máquina tipo G Máquina tipo P | 150% de corriente nominal durante 60 segundos 120% de corriente nominal durante 60 segundos | 180% de corriente nominal durante 5 segundos 150% de corriente nominal durante 5 segundos |
| Elevación de par | Aumento automático del par; aumento de par manual 0,1%~30,0% | ||
| Curva V/F | Tres tipos: lineal; multipunto; Curva V/F de potencia enésima | ||
| Separación V/F | Dos métodos: separación total, separación parcial. | ||
| Curva de aceleración-deceleración | Método de aceleración/desaceleración lineal o en curva S con cuatro intervalos de tiempo de aceleración/desaceleración. Rango de tiempo de aceleración y desaceleración 0,0 s~6500,0 s | ||
| Frenado por inyección CC | Frecuencia de frenado CC: 0,00 Hz ~ tiempo de frenado de frecuencia máxima: 0,0 s ~ 36,0 s Corriente de acción de frenado: 0,0 % ~ 100,0 % | ||
| control electrónico | Rango de frecuencia de puntos: 0,00 Hz ~ 50,00 Hz. Tiempo de aceleración y desaceleración: 0,0 s~6500,0 s. | ||
| Operación simple de PLC/multivelocidad | Admite hasta 16 segmentos de velocidad a través de PLC integrado o terminales de control | ||
| Pid incorporado | Se puede implementar fácilmente un sistema de control de circuito cerrado para el control de procesos. | ||
| Regulación automática de voltaje | Mantiene automáticamente un voltaje de salida constante cuando cambia el voltaje de la red. | ||
| Control de caudal de sobretensión y sobrecorriente | Limita automáticamente la corriente y el voltaje durante el funcionamiento para evitar frecuentes disparos por sobrecorriente y sobrevoltaje. | ||
| Limitación de velocidad rápida | Minimice las fallas de sobrecorriente para garantizar que el controlador funcione normalmente. | ||
| Límite y control de par | La excavadora cuenta con limitación automática de par durante la operación para evitar disparos frecuentes por sobrecorriente, y el modo vectorial de circuito cerrado permite el control de par. | ||
| Funciones operativas personalizadas | |||
| Excelente rendimiento | Control de motores asíncronos y síncronos mediante tecnología de control vectorial de corriente de alto rendimiento | ||
| Parar sin parar | Durante cortes de energía transitorios, el conductor mantiene una operación a corto plazo a través de energía de retroalimentación de carga. | ||
| Limitación de velocidad rápida | Evite que la unidad experimente fallas de sobrecorriente con frecuencia | ||
| OI inventado | Cinco grupos de DIDO virtual, control lógico simple | ||
| Control de tiempo | Función de control de tiempo: rango de tiempo establecido L 0,0 min ~ 6500,0 min | ||
| Conmutación de múltiples motores | Los parámetros del motor de los dos grupos permiten cambiar el control entre los dos motores. | ||
| Protección contra sobrecalentamiento del motor | La tarjeta de expansión de sobrecalentamiento del motor opcional acepta entradas del sensor de temperatura del motor. | ||
| Compatibilidad con codificadores múltiples | Admite codificadores diferenciales, de colector abierto y otros tipos | ||
| Fuente de comando | El panel de operación, el terminal de control y el puerto de comunicación serie están configurados. Puede cambiar la fuente del comando a través de varios métodos. | ||
| Fuente de frecuencia | 10 fuentes de frecuencia: digital, voltaje analógico, corriente analógica, pulso y puerto serie. Conmutable de múltiples maneras. | ||
| Fuente de frecuencia auxiliar | 10 tipos de fuentes de frecuencia auxiliares. Puede realizar de manera flexible el ajuste de frecuencia auxiliar y la síntesis de frecuencia. | ||
| Terminal de entrada | estándar Cinco terminales de entrada digital (DIl a DI5), donde DI5 admite entrada de pulso de alta velocidad de hasta 100 kHz (el modelo debe especificarse durante el pedido) Dos terminales de entrada analógica (AI1 ~ AI2): AI1 solo admite entrada de voltaje de 0 ~ 10 V, mientras que AI2 admite voltaje de 0 ~ 10 V o entrada de corriente de 4 ~ 20 mA. Escalabilidad: 5 terminales de entrada digital (DI6~DI10) Un terminal de entrada analógica (Al3) admite entrada de voltaje de -10 a +10 V y sensores PT100/PT1000 (configurables) | ||
| Terminal de salida | estándar 1 terminal de salida digital (DO1) 1 terminal de salida de relé (TA1-TB1-TC1) Un terminal de salida analógica (AOl) admite salidas de corriente de 0 ~ 10 mA y 0 ~ 20 mA Escalabilidad: Un terminal de salida analógica (AO2) admite salida de corriente de 0 ~ 20 mA o voltaje de 0-10 V Dos terminales de salida de relé (TA2-TB2-TC2 a TA3-TB3-TC3) | ||
| Control | |||
| Terminal de comunicación RS485 | Una interfaz de comunicación RS485 compatible con el protocolo de comunicación esclavo Modbus-RTU | ||
| Teclado y pantalla de operación | |||
| Teclado LED de doble pantalla | Supervise los parámetros de estado del variador. | ||
| Bloqueo de botones y selección de funciones | Bloquee algunas o todas las teclas y defina el rango de función de teclas específicas. para evitar una operación accidental | ||
| Función defensiva | Detección de cortocircuitos del motor eléctrico de Shanghai, protección de pérdida de fase para entrada/salida, protección contra sobrecorriente, protección contra sobretensión, protección contra subtensión, protección contra sobrecalentamiento y protección contra sobrecarga. | ||
| Agregar accesorios | Módulo de freno, tarjeta de expansión IO, tarjeta de expansión de comunicación, tarjeta de expansión de bus, tarjeta de expansión PG. | ||
| Ambiente | |||
| Ubicación de uso | Interior, protegido de la luz solar directa, libre de polvo, gases corrosivos, gases inflamables, niebla de aceite, vapor de agua, goteo de agua o sal. | ||
| sobre el nivel del mar | Por debajo de 1000 m | ||
| Temperatura ambiente | -10 °C a +40 °C (cuando la temperatura ambiente oscila entre 40 °C y 50 °C, utilizar a capacidad reducida)) | ||
| Humedad | Menos del 95 % de humedad relativa, sin condensación de gotas | ||
| Vibrar | Menos de 5,9 m/(s~2)(0,6 g) | ||
| Temperatura de almacenamiento | -20℃~+60°C | ||
| Conmutación de múltiples motores | Los parámetros del motor de los dos grupos permiten el control de conmutación entre los dos motores. | ||
