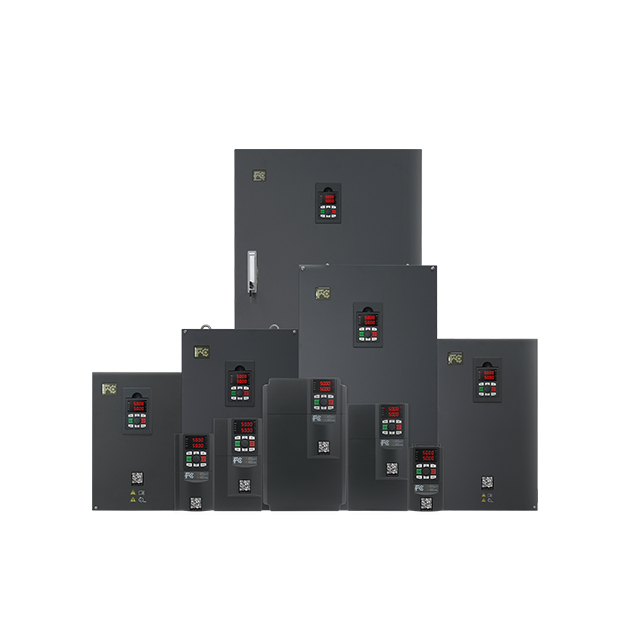

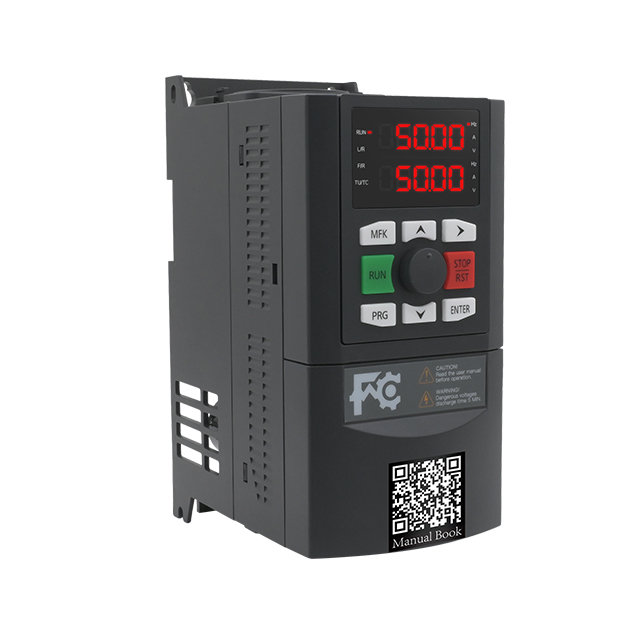

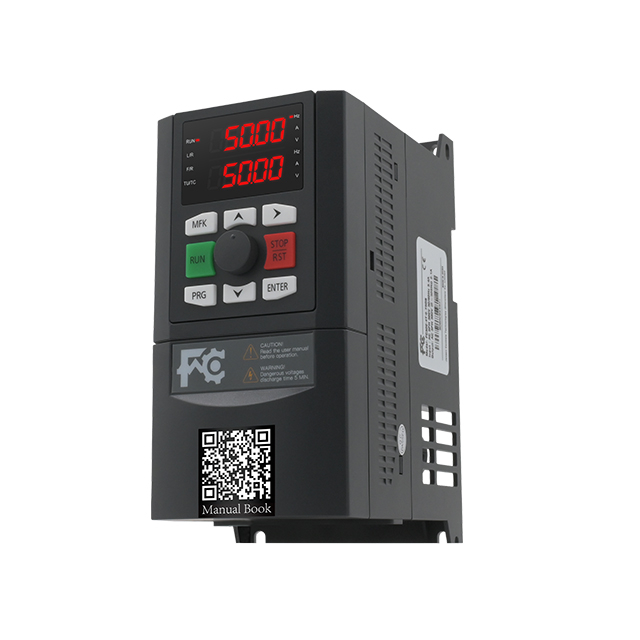

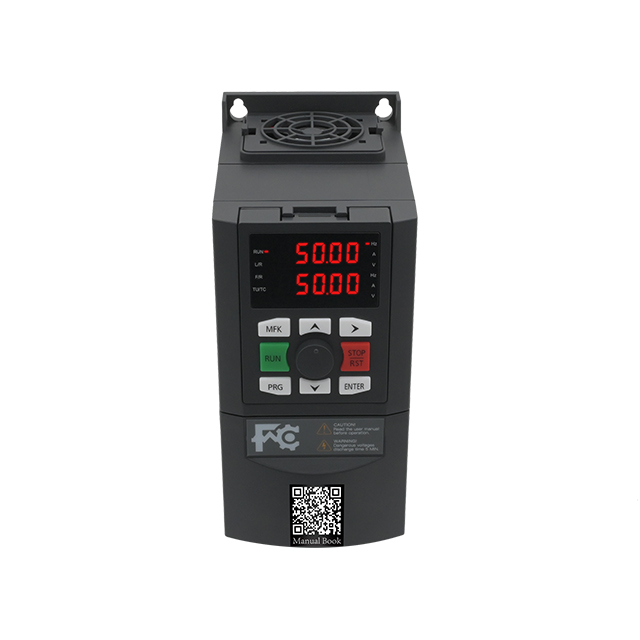

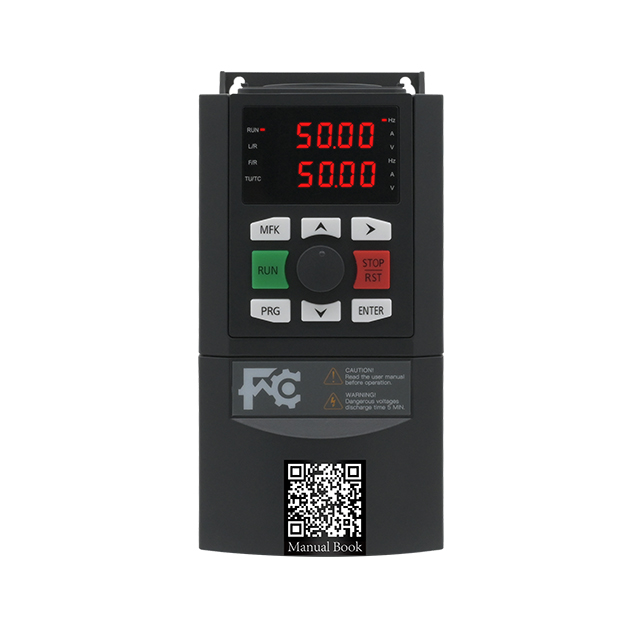

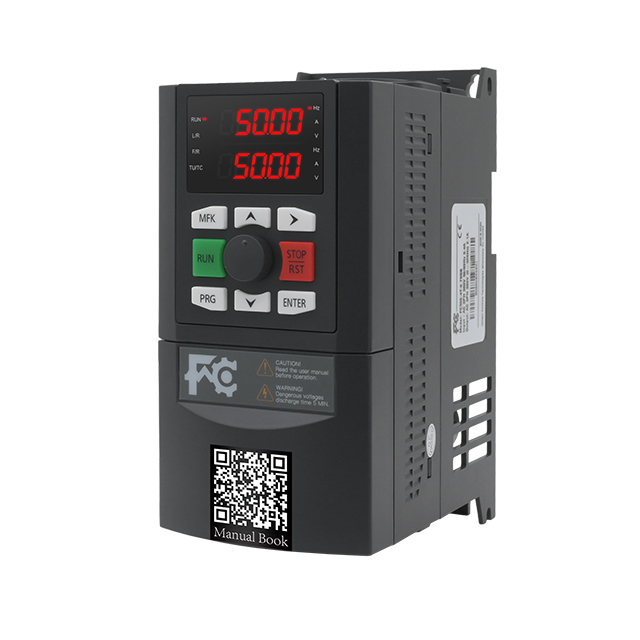

Convertidor de frecuencia general vectorial de bucle abierto serie FC300

loading

Convertidor de frecuencia general vectorial de bucle abierto serie FC300 Convertidor de frecuencia general vectorial de bucle abierto serie FC300
Convertidor de frecuencia general vectorial de bucle abierto serie FC300 Convertidor de frecuencia general vectorial de bucle abierto serie FC300
Convertidor de frecuencia general vectorial de bucle abierto serie FC300 Convertidor de frecuencia general vectorial de bucle abierto serie FC300
Convertidor de frecuencia general vectorial de bucle abierto serie FC300 Convertidor de frecuencia general vectorial de bucle abierto serie FC300
Convertidor de frecuencia general vectorial de bucle abierto serie FC300 Convertidor de frecuencia general vectorial de bucle abierto serie FC300
Convertidor de frecuencia general vectorial de bucle abierto serie FC300 Convertidor de frecuencia general vectorial de bucle abierto serie FC300

loading

Convertidor de frecuencia general vectorial de bucle abierto serie FC300

Estado de Disponibilidad:
Cantidad:
Preguntar Añadir al carrito
· Impulsa ambos tipos de motores
· Alto rendimiento y durabilidad
· Personalización OEM/ODM

Janson Control presenta el FC300, una plataforma de accionamiento flexible y de alto rendimiento diseñada para fabricantes de equipos originales y propietarios de marcas. Más que un simple inversor, es la base confiable para su equipo de próxima generación. El FC300 acciona de forma única motores síncronos de imanes permanentes y de inducción. Esto elimina el compromiso del diseño, brindándole la máxima flexibilidad. Control avanzado: con control vectorial sin sensores, ofrece arranques suaves, regulación de velocidad precisa y respuesta de carga superior en todos los tipos de motores, lo que garantiza un rendimiento confiable en diversas aplicaciones industriales.

  • FC300

  • Janson Controls

Selección de productos
Parámetro técnico
Artículo No.Motor adaptable (KW)Corriente de entrada (a)Corriente de salida (a)Capacidad de tasa (KVA)W
(mm)		Mmm
)		D
(mm)		W1
(mm)		H1
(mm)		GW
(KG)
                                                       Entrada de 1 fase y salida de 3 fase   220V (-15% ~+15% de tolerancia)
2S-0,4 GB0.46.20  2.1  0.7  90  197  139  74  187  1.50
2S-0,75 GB0.758.20  4.0  1.5
2S-1,5GB1.514.04.0  3.0
2S-2,2GB2.223.09.6  4.0
2S-4.0GB435.017.0  11.0  125  243  170  109  226  3.5
2S-5,5GB5.545.025.0  17.0  165  297  206  147  279  6.0
2S-7,5GB7.575.032.0  21.0
2S-11G(B)11100.045.0  30.0  225  360  232  206  342  10.0
2S-15G(B)15130.00  60.0  39.0  260  440  240  220  472  20.0
                                                    Entrada de fase 3 y salida de 3 fase   220V (-15% ~+15% de tolerancia)
2T-0,4GB0.43.40  2.1  1.5  90  197  139  74  187  1.50
2T-0,75GB0.755.00  3.8  3.0
2T-1,5GB1.55.80  5.1  4.0
2T-2,2GB2.210.50  9.0  5.9
2T-4.0GB420.50  17.0  11.0  102  202  162  90  189  3.0
2T-5,5GB5.526.00  25.0  17.0  125  243  170  109  226  3.5
2T-7,5GB7.535.032.0  21.0
2T-11GB1147.045.0  30.0  165  297  206  147  279  6.0
2T-15G(B)1562.060.0  39.0  225  360  232  206  342  10.0
2T-18,5G(B)18.577.075.0  57.0
2T-22G(B)2292.090.0  69.0  260  440  240  220  472  20.0
2T-30G(B)30113.0  110.0  72.0
2T-37G(B)37156.0152.0  114.0  300  555  280  240  535  33.0
2T-45G(B)45180.0  176.0  134.0  338  580  325  270  560  50.0
2T-55G55214.0210.0  160.0
2T-75G75307.0  304.0  231.0  400  780  350  320  756  75.0
                                              Entrada de fase 3 y salida de fase   380V (-15% ~+15% de tolerancia)
4T-0,75 GB/1,5 PB0.75/1.53.4/52.1/3.81.5/390  197  139  74  187  1.50
4T-0,75 GB/1,5 PB-MO0.75/1.53.4/52.1/3.81.5/3
4T-1,5 GB/2,2 PB1.5/2.25/5.83.8/5.13/4
4T-1,5 GB/2,2 PB-MO1.5/2.25/5.83.8/5.13/4
4T-2,2 GB/4,0 PB2.2/4.05.8/10.55.1/94/5.9
4T-2,2 GB/4,0 PB-MO2.2/4.05.8/10.55.1/94/5.9
4T-4,0 GB/5,5 PB4/5.510.5/14.69/135.9/8.9
4T-4.0GB/5.5PB-MO4/5.510.5/14.69/135.9/8.9
4T-5,5 GB/7,5 PB5.5/7.514.6/1913/178.9/11102  202  162  90  189  3.0
4T-7,5GB/11PB7.5/1119/2817/2516/11
4T-11GB/15PB15/1128/3525/3216/21125  243  170  109  226  3.5
4T-15GB/18,5PB15/18.535/3932/3721/24
4T-18,5GB/22PB18.5/2239/4737/4524/30165  297  206  147  279  6.0
4T-22GB/30PB22/3047/6245/6030/39
4T-30G(B)/37P(B)30/4762/7760/7539/49225  360  232  206  342  10.0
4T-37G(B）37777557
4T-45G(B)/55P(B)45/5592/11390/11059/72260  440  240  220  472  20.0
4T-55G(B)551131107222.0
4T-55G(B)/75P(B)55/75113/156110/15272/114300  555  280  240  535  25.0
4T-75G(B)/90P(B)75/90156/180152/173114/13433.0
4T-90G/110P90/110180/214176/210134/160338  580  325  270  560  50.0
4T-110G/132P110/132214/256210/253160/192
4T-132G/160P132/160256/307253/304192/231400  780  350  320  756  75.0
4T-160G/185P160/185307/345304/340231/236
4T-185G185345.00  340.00  236.00
4T-200G/220P200/220385/430377/426250/280520  355  380  96.0
4T-200G/220P-K200/220385/430377/426250/2801120  //104.0
4T-220G/250P220/250430/468426/465280/355780  380  756  96.0
4T-220G/250P-K220/250430/468426/465280/3551120  //104.0
4T-250G/280P250/280468/525465/520355/396620  880  370  480  848  121.0
4T-250G/280P-K250/280468/525465/520355/3961280  //133.0
4T-280G/315P280/315525/590520/585396/445880  480  848  121.0
4T-280G/315P-K280/315525/590520/585396/4451280  //133.0
4T-315G/355P315/355590/665585/650445/500780  1350  394  620  1320  240.0
4T-315G/355P-K315/355590/665585/650445/5001690  //250.0
4T-355G/400P355/400665/785650/725500/5651350  620  1320  240.0
4T-355G/400P-K355/400665/785650/725500/5651690  //250.0
4T-400G/450P400/450785/883725/820565/6301350  620  1320  255.0
4T-400G/450P-K400/450785/883725/820565/6301690  //265.0
4T-450G450883.00  820.00  630.00  1350  620  1320  255.0
4T-450G-K450883.00  820.00  630.00  1690  //265.0



Especificación eléctrica
Voltaje de entradaMonofásico/trifásico 200-240 V, trifásico 380 ~ 440 V
No fluctúe más de ± 10%, tasa de desequilibrio <3%.
Frecuencia de entrada50/60Hz±5%
Voltaje de salida0V ~ voltaje de entrada
Frecuencia de salidaControl vectorial: 0~500Hz
Control V/F: 0~3200Hz
Actuación
Capacidad de sobrecarga150 % de corriente de salida nominal durante 1 minuto, 180 %
de corriente de salida nominal durante 2 segundos.
Método de controlControl vectorial de lazo abierto (SVC), control V/F.
Ejecutar método de configuración de comandoConfiguración del panel de operación,
configuración del terminal externo, configuración de comunicación.
Método de ajuste de velocidadConfiguración digital, configuración analógica/configuración de pulso,
configuración de comunicación.
Resolución de configuración de velocidadConfiguración digital: 0,01 Hz, Configuración analógica: 1% ×
frecuencia máxima.
Precisión del control de velocidadCVS: ±0,5%
Rango de control de velocidadCVS:1:100
Respuesta del control de parCVS:<200 ms
Par de arranqueSVC: 150 % de par nominal/0,5 Hz
Característica especial
Terminales
de entrada y salida programables		La función del terminal de entrada y salida se puede editar
Función de ajuste de PID de procesoMódulo PID de proceso incorporado
Función PLC sencillaMódulo PLC simple incorporado, que puede realizar sincronización y
salida de frecuencia multisegmento.
Función de oscilación textilMódulo de función de frecuencia de oscilación textil incorporada
Función de suministro de aguaParámetro de suministro de agua de presión constante incorporado macro
Modo fuegoConjunto de parámetros de modo de fuego europeo incorporado
Función protectora
Puesto de sobretensiónControl automático de voltaje del bus para evitar falla de sobretensión
Protección limitadora de corriente automáticaLa corriente de salida se limita automáticamente para evitar fallas excesivas
Prealarma y alarma de sobrecargaSobrecarga previa y protección
Protección contra pérdida de fase de salidaFunción de detección automática de pérdida de fase de salida y función de alarma
Control de pérdida de sobretensión y desbordamientoLimite automáticamente la corriente y el voltaje durante el funcionamiento para
evitar disparos frecuentes por sobrecorriente y sobrevoltaje.
Protección de cortocircuito a tierra de salidaFunción de protección efectiva para el cortocircuito de salida a tierra
Protección contra
cortocircuitos entre fases de salida		Función de protección efectiva de cortocircuito de interfase de salida
Entrada y salida
Fuente de alimentación analógica externa+10v-gnd
Fuente de alimentación digital externa24 V-com
Entrada analógicaAI1: Voltaje 0~10V/0-20mA
AI2: Voltaje -10~+10V/0-20mA
Salida analógicaAO1:0~10V/0~20mA (voltaje/corriente opcional)
AO2:0~10V/0~20mA (voltaje/corriente opcional)
Entrada digitalDI1~DI5 (se puede seleccionar como señal de pulso de alta velocidad)
Salida digitalFM、AO2,FM se puede seleccionar como salida de señal de pulso de alta frecuencia.
Salida de retransmisiónTA/TB/TC: Clasificación de contacto 250VAC/3A o 30VDC/1A
comunicación MODBUSA+、 B-
Visualización de operaciones
Pantalla LEDConfigure la frecuencia, la frecuencia de salida, el voltaje de salida, la corriente de salida, la velocidad del motor, el par de salida, los terminales digitales, los parámetros de estado, los parámetros del menú de programación y los códigos de falla, etc.
Luz indicadora3 indicadores de unidad, 4 indicadores de estado.
Características ambientales
Temperatura de trabajo-10~+40℃, la temperatura máxima es 50℃,
el cambio de temperatura del aire es inferior a 0,5℃/min, se requiere una reducción de 40~50℃, una reducción de la corriente de salida del 2% por cada 1℃.
Temperatura ambiente de almacenamiento-40 ~+70 ℃
SolicitudInterior, libre de luz solar directa, polvo, gas corrosivo, gas inflamable, niebla de aceite, vapor de agua, agua que gotea o sal, etc.
AltitudMenos de 1000 metros, se requiere reducción de potencia para más de 1000 metros.
HumedadMenos del 95% de humedad relativa, sin condensación.
Resistencia a la vibración3,5 m/s² a 2~9 Hz, 10 m/s² a 9~200 Hz (IEC60721-3-3).
Título de protecciónIP20
Nivel de contaminaciónClase 2 (contaminación por polvo seco y no conductor)
