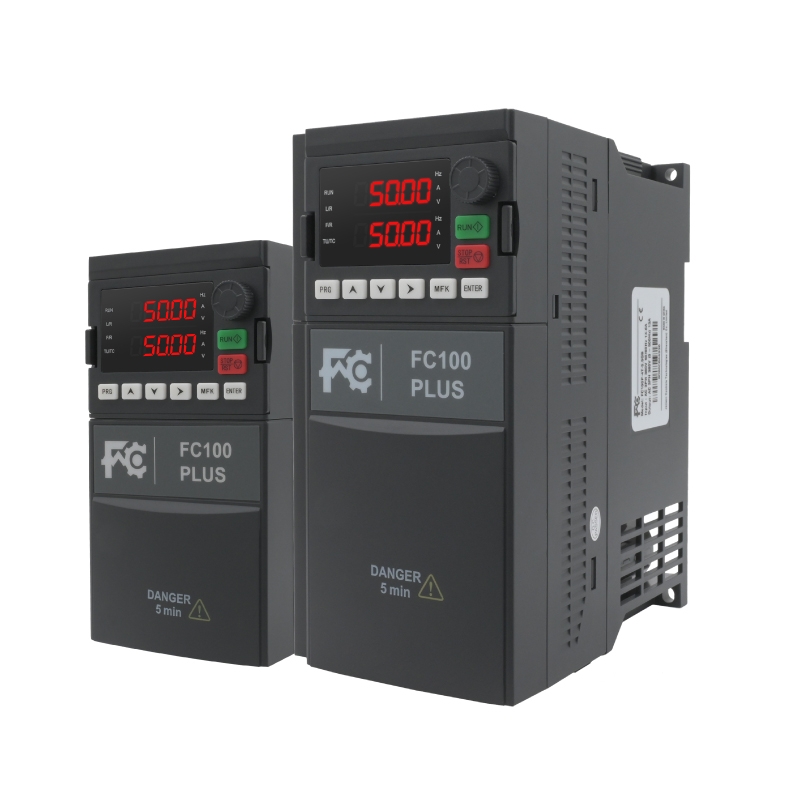

FC100P
Janson Controls
Alto par inicial: 150% a 0.5Hz, un rendimiento de inicio de baja frecuencia fuerte.
Modo de control flexible: Control vectorial mejorado , admite control de vectores de circuito abierto y control V/F, que satisface las necesidades de diferentes escenarios de aplicación.
Entrada de voltaje ancho: 323-506V, capacidad de sobrecarga súper (150% de carga nominal durante 1 minuto), adaptable al entorno de cuadrícula de energía compleja.
Hardware confiable: la plataforma de hardware IGBT de nueva generación está equipada con un diseño de conducto de aire independiente para garantizar una operación estable a largo plazo.
Alta relación calidad-rendimiento: admite motores sincrónicos y motores asincrónicos de imán permanente
Funciones ricas: terminales multifunción (5DI, 2DO, 2ai, 2ao, 2Relay), módulo PID adaptativo incorporado , admiten una variedad de escenarios de aplicaciones.
Protecciones múltiples: mecanismos de protección múltiple y manejo flexible de fallas aseguran un funcionamiento seguro y estable del equipo.
Estructura compacta: diseño compacto, operación de separación V/ F, compensación de voltaje automático, para satisfacer las necesidades de la industria del suministro de energía.
Funciones avanzadas: seguimiento de velocidad, esquema de frenado mejorado, compensación de zona muerta de baja frecuencia , supresión de oscilación y mejor estabilidad de la operación.
| Artículo No. | Motor adaptable (KW) | Corriente de entrada (a) | Corriente de salida (a) | Capacidad de tasa (KVA) | W (MM） | H (MM） | D (MM） | W1 (MM） | H1 (mm) | GW (kg) |
| Entrada de 1/3 de fase y salida de fase 3 220V (-15% ~+15% de tolerancia) | ||||||||||
| FC100P-2S-0.4GB | 0.4 | 6.2 | 2.1 | 0.7 | 90 | 197 | 139 | 74 | 187 | 1.5 |
| FC100P-2S-0.75GB | 0.75 | 8.2 | 4 | 1.5 | ||||||
| FC100P-2S-1.5GB | 1.5 | 14 | 7 | 3 | ||||||
| FC100P-2S-2.2GB | 2.2 | 23 | 9.6 | 4 | ||||||
| FC100P-2S-4.0GB | 4 | 35 | 17 | 11 | 125 | 243 | 170 | 109 | 226 | 3.5 |
| FC100P-2S-5.5GB | 5.5 | 45 | 25 | 17 | 165 | 297 | 206 | 147 | 279 | 6 |
| FC100P-2S-7.5GB | 7.5 | 75 | 32 | 21 | ||||||
| FC100P-2S-11G (b) | 11 | 100 | 45 | 30 | 225 | 360 | 232 | 206 | 342 | 10 |
| FC100P-2S-15G (b) | 15 | 130 | 60 | 39 | 260 | 440 | 240 | 220 | 472 | 20 |
| Entrada de fase 3 y salida de 3 fase 220V (-15% ~+15% de tolerancia) | ||||||||||
| FC100P-2T-0.4GB | 0.4 | 3.4 | 2.1 | 1.5 | 90 | 197 | 139 | 74 | 187 | 1.5 |
| FC100P-2T-0.75GB | 0.75 | 5.0 | 3.8 | 3.0 | ||||||
| FC100P-2T-1.5GB | 1.5 | 5.8 | 5.1 | 4.0 | ||||||
| FC100P-2T-2.2GB | 2.2 | 10.5 | 9.0 | 5.9 | ||||||
| FC100P-2T-4.0GB | 4 | 20.5 | 17 | 11 | 102 | 202 | 162 | 90 | 189 | 3 |
| FC100P-2T-5.5GB | 5.5 | 26 | 25 | 17 | 125 | 243 | 170 | 109 | 226 | 3.5 |
| FC100P-2T-7.5GB | 7.5 | 35 | 32 | 21 | ||||||
| FC100P-2T-11GB | 11 | 47 | 45 | 30 | 165 | 297 | 206 | 147 | 279 | 6 |
| FC100P-2T-15GB | 15 | 62 | 60 | 39 | 225 | 360 | 232 | 206 | 342 | 10 |
| FC100P-2T-18.5G (b) | 18.5 | 77 | 70 | 24 | ||||||
| FC100P-2T-22G (b) | 22 | 92 | 80 | 30 | 260 | 440 | 240 | 220 | 420 | 20 |
| FC100P-2T-30G (b) | 30 | 113 | 110 | 39 | ||||||
| FC100P-2T-37G (b) | 37 | 156 | 152 | 114 | 300 | 555 | 280 | 240 | 535 | 33 |
| FC100P-2T-45G (b) | 45 | 180 | 176 | 134 | 338 | 580 | 325 | 270 | 560 | 50 |
| FC100P-2T-55G | 55 | 214 | 210 | 160 | ||||||
| FC100P-2T-75G | 75 | 307 | 304 | 231 | 400 | 780 | 350 | 320 | 756 | 75 |
| Entrada de fase 3 y salida de fase 380V (-15% ~+15% de tolerancia) | ||||||||||
| FC100P-4T-0.75GB | 0.75 | 3.4 | 2.1 | 1.5 | 90 | 197 | 139 | 74 | 187 | 1.5 |
| FC100P-4T-1.5GB | 1.5 | 5 | 3.8 | 3 | ||||||
| FC100P-4T-2.2GB | 2.2 | 5.8 | 5.1 | 4 | ||||||
| FC100P-4T-4.0GB | 4 | 10.5 | 9 | 5.9 | ||||||
| FC100P-4T-5.5GB | 5.5 | 14.6 | 13 | 8.9 | 102 | 202 | 162 | 90 | 189 | 3 |
| FC100P-4T-7.5GB | 7.5 | 19 | 17 | 11 | ||||||
| FC100P-4T-11GB | 11 | 28 | 25 | 16 | 125 | 243 | 170 | 109 | 226 | 3.5 |
| FC100P-4T-15GB | 15 | 35 | 32 | 21 | ||||||
| FC100P-4T-18.5GB | 18.5 | 39 | 37 | 24 | 165 | 297 | 206 | 147 | 279 | 6 |
| FC100P-4T-22GB | 22 | 47 | 45 | 30 | ||||||
| FC100P-4T-30G (b) | 30 | 62 | 60 | 39 | 225 | 360 | 232 | 206 | 342 | 10 |
| FC100P-4T-37G (b) | 37 | 77 | 75 | 57 | ||||||
| FC100P-4T-45G (b) | 45 | 92 | 90 | 59 | 260 | 440 | 240 | 220 | 472 | 20 |
| FC100P-4T-55G (B) -M | 55 | 113 | 110 | 85 | 20 | |||||
| FC100P-4T-55G (b) | 55 | 113 | 110 | 85 | 300 | 555 | 280 | 240 | 535 | 25 |
| FC100P-4T-75G (b) | 75 | 156 | 152 | 114 | 33 | |||||
| FC100P-4T-90G | 90 | 180 | 176 | 134 | 338 | 580 | 325 | 270 | 560 | 50 |
| FC100P-4T-10G | 110 | 214 | 210 | 160 | ||||||
| FC100P-4T-132G | 132 | 256 | 253 | 192 | 400 | 780 | 350 | 320 | 756 | 75 |
| FC100P-4T-160G | 160 | 307 | 304 | 231 | ||||||
| FC100P-4T-185G | 185 | 345 | 340 | 236 | ||||||
| FC100P-4T-200G | 200 | 385 | 377 | 250 | 520 | 780 | 355 | 380 | 756 | 96 |
| FC100P-4T-220G | 220 | 430 | 426 | 280 | ||||||
| FC100P-4T-250G | 250 | 468 | 465 | 355 | 620 | 880 | 370 | 480 | 848 | 121 |
| FC100P-4T-280G | 280 | 525 | 520 | 396 | ||||||
| FC100P-4T-315G | 315 | 590 | 585 | 445 | 780 | 1350 | 394 | 620 | 1320 | 240 |
| FC100P-4T-355G | 355 | 665 | 650 | 500 | ||||||
| FC100P-4T-400G | 400 | 785 | 725 | 565 | 255 | |||||
| FC100P-4T-450G | 450 | 883 | 820 | 630 | ||||||
| Especificación eléctrica | |
| Voltaje de entrada | Fase única/trif. 200-240V, triple fase 380-440V |
| Fluctúe no más de ± 10%, tasa de desequilibrio <3%. | |
| Frecuencia de entrada | 50/60Hz ± 5% |
| Voltaje de salida | 0V ~ Voltaje de entrada |
| Frecuencia de salida | Control vectorial: 0 ~ 300Hz |
| Control V/F : 0 ~ 500Hz | |
| Actuación | |
| Capacidad de sobrecarga | Corriente de salida nominal del 150% durante 1 minuto, corriente de salida nominal del 180% durante 2 segundos |
| Método de control | Control vectorial de circuito abierto (SVC), V/F Control |
| Ejecutar el método de configuración de comando | Configuración del panel de operación 、 Configuración del terminal externo 、 Configuración de comunicación |
| Método de configuración de velocidad | Configuración digital, configuración analógica/pulso, configuración de comunicación |
| Resolución de configuración de velocidad | Configuración digital: 0.01Hz, configuración analógica: 1% x frecuencia máxima |
| Precisión del control de velocidad | SVC: ± 0.5% |
| Rango de control de velocidad | SVC: 1: 100 |
| Respuesta de control de par | SVC: <200 ms |
| Par de arranque | SVC: Torque con calificación 150%/0.5Hz |
| Característica especial | |
| Terminales de entrada y salida programables | La función terminal de entrada y salida se puede editar |
| Función de ajuste PID de proceso | Módulo PID de proceso incorporado |
| Función PLC simple | Módulo PLC simple incorporado, que puede realizar la sincronización y la salida de frecuencia múltiple. |
| Función de bamboleo textil | Módulo de función de frecuencia de oscilación textil incorporada |
| Función de suministro de agua | Parámetro de suministro de agua de presión constante incorporado macro |
| Función de la máquina de grabado | Macro de parámetros de alta frecuencia de la máquina de grabado incorporada |
| Modo de fuego | Conjunto de parámetros de modo de fuego europeo incorporado |
| Función protectora | |
| Parada de sobretensión | Control automático de voltaje del bus para evitar falla de sobretensión |
| Protección de limitación de corriente automática | La corriente de salida se limita automáticamente para evitar fallas excesivas |
| Sobrecarga previa a la alarma y alarma | Sobrecarga previa y protección |
| Protección de pérdida de fase de salida | Función de detección automática de pérdida de fase de salida y función de alarma |
| Control de desbordamiento de sobretensión y desbordamiento | Limite automáticamente la corriente y el voltaje durante la operación para evitar el disparo frecuente de sobrecorriente y exceso de voltaje |
| Salida de protección corta a tierra | Función de protección efectiva para el cortocircuito de salida a tierra |
| Protección de cortocircuito de fase a fase de salida | Función de protección efectiva de cortocircuito de interfase de salida |
| Entrada y salida | |
| Fuente de alimentación analógica externa | +10v-gnd |
| Fuente de alimentación digital externa | 24 V-com |
| Entrada analógica | AI1: Voltaje 0－10V/0-20MA |
| AI2: Voltaje 0－10V/0-20MA | |
| Salida analógica | AO1: 0－10V/0－20MA （Voltaje/Corriente Opcional） |
| AO2: 0 ~ 10V/0 ~ 20MA (voltaje/corriente opcional) | |
| Entrada digital | Di1－DI5 （se puede seleccionar como una señal de pulso de alta velocidad） |
| Salida digital | FM 、 AO2, FM se puede seleccionar como salida de señal de pulso de alta frecuencia. |
| Salida de retransmisión | TA/TB/TC: Calificación de contacto 250VAC/3A o 30VDC/1A |
| Comunicación de Modbus | A+、 B- |
| Visualización de operaciones | |
| Pantalla LED | Conjunto de frecuencia, frecuencia de salida, voltaje de salida, corriente de salida, velocidad del motor, par de salida, terminales digitales, parámetros de estado, parámetros del menú de programación y códigos de falla, etc. |
| Luz indicadora | 3 indicadores de unidades, 4 indicadores de estado |
| Características ambientales | |
| Temperatura de trabajo | -10－+40 ℃, la temperatura máxima es de 50 ° C, el cambio de temperatura del aire es inferior a 0.5 ° C/min, se requiere la reducción de 40－50 ℃, se requiere corriente de salida que se reduzca al 2% por cada 1 ℃ |
| Temperatura del entorno de almacenamiento | -40－+70 ℃ |
| Solicitud | Interior, libre de luz solar directa, polvo, gas corrosivo, gas inflamable, niebla de aceite, vapor de agua, agua o sal goteando , etc. |
| Altitud | Menos de 1000 metros, se requiere la reducción de más de 1000 metros |
| Humedad | Menos del 95%HR, sin condensación |
| Resistencia a la vibración | 3.5m/s² a 2-9Hz, 10m/s² a 9-200Hz (IEC60721-3-3) |
| Título de protección | IP20 |
| Nivel de contaminación | Clase 2 (contaminación seca, no conductora del polvo) |
| Proceso de dar un título | |
| Ceñudo | Toda la serie ha aprobado la certificación CE |
