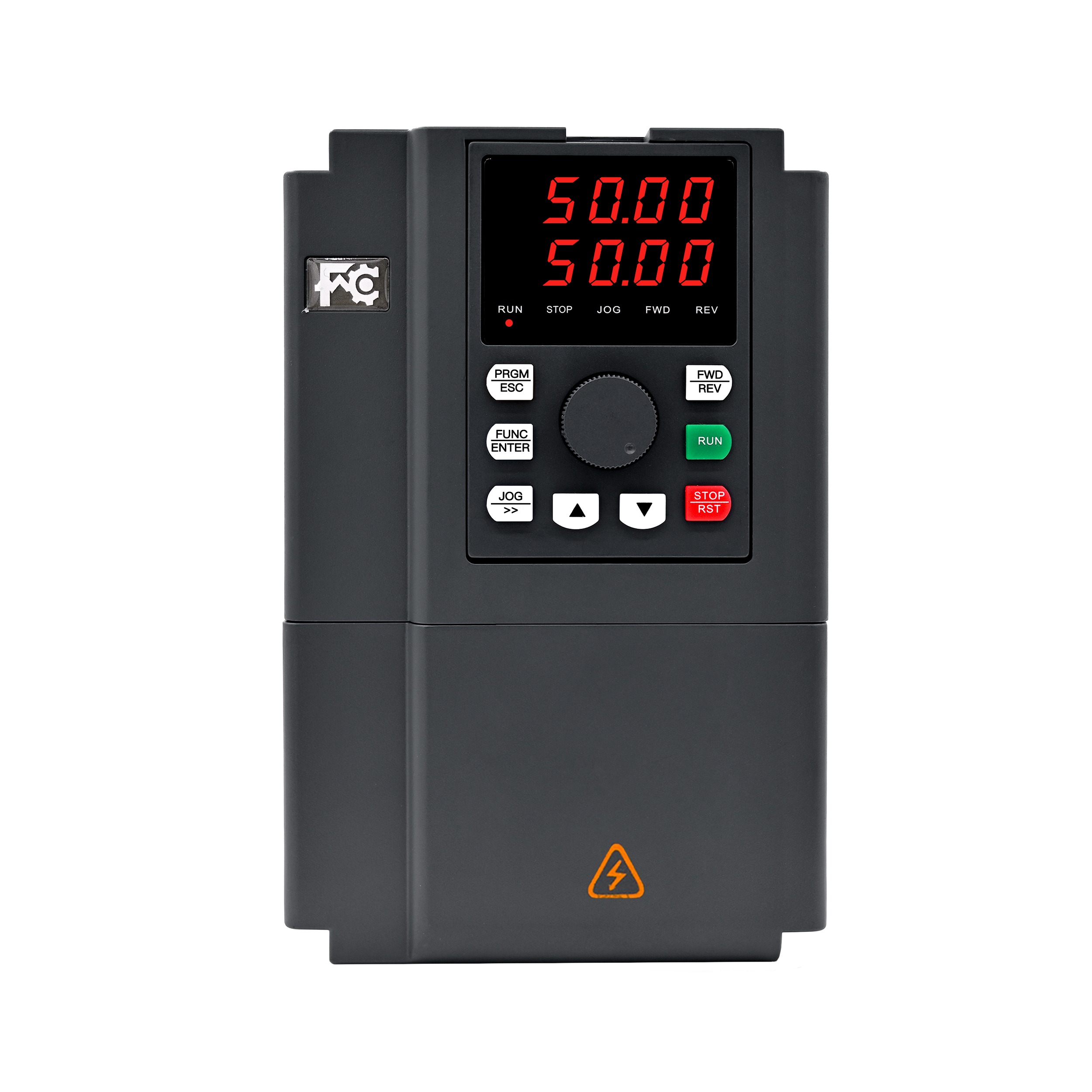

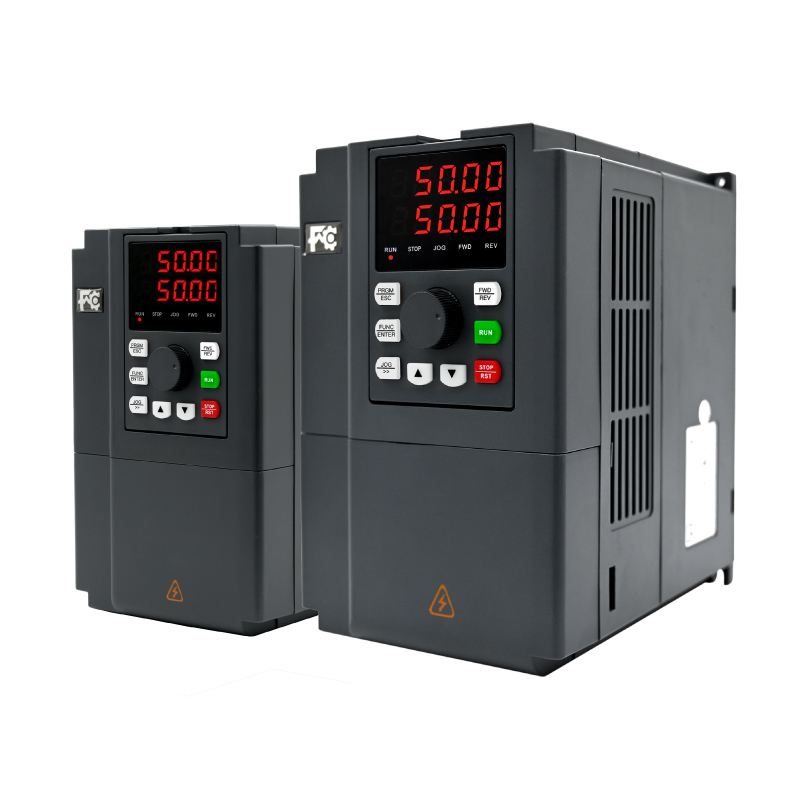

FC280
JANSON CONTROLS
Característica del producto
Tres modos de control: V/F Control, control de vectores de circuito abierto y control de vector de circuito cerrado se proporcionan para satisfacer las necesidades de diferentes escenarios de aplicación.
Adaptación de aplicación de alta gama: adecuada para lugares de alta gama como alta precisión, respuesta rápida, par grande, inercia grande y carga potencial.
Función de ajuste inteligente: tiene la función de ajustar automáticamente la frecuencia del portador para garantizar una operación más estable y confiable; La función de ajuste de voltaje automático resuelve efectivamente el problema de oscilación de baja frecuencia de los motores de alta potencia
Inicio y reinicio suave: con el seguimiento de la velocidad y las funciones de reinicio, puede realizar un comienzo suave de los motores giratorios y evitar el impacto.
Unidad de freno incorporada: unidad de freno incorporada de 0.75kW a 22kW , rendimiento de alto costo.
Velocidad ultra baja y gran torque de arranque: bajo control de vector de circuito cerrado, se puede emitir un par nominal del 150% a velocidad cero, logrando una velocidad ultra baja y un gran torque de arranque.
Multifunción y conveniencia: los terminales de entrada y salida multifunción , las funciones de entrada y salida analógica multifunción y comunicación en serie traen muchas comodidades a los usuarios.
Selección de productos
| Artículo No. | Motor adaptable (KW) | Corriente de entrada (a) | Corriente de salida (a) | Capacidad de tasa (KVA) | W (mm) | Mmm ) | D (mm) | W1 (mm) | H1 (mm) | GW (KG) |
| Entrada de fase 3 y salida de fase 380V (-15% ~+15% de tolerancia) | ||||||||||
| FC280-4T-0.75GB/1.5PB | 0.75/1.5 | 3.4/5.0 | 2.1/3.8 | 1.5/3.0 | 118 | 185 | 157 | 106 | 175 | 2.47 |
| FC280-4T-1.5GB/2.2PB | 1.5/2.2 | 5.0/5.8 | 3.8/5.1 | 3.0/4.0 | 118 | 185 | 157 | 106 | 175 | 2.53 |
| FC280-4T-2.2GB/3.0PB | 2.2/3.0 | 5.8/8.0 | 5.1/6.8 | 4.0/4.9 | 160 | 247 | 177 | 148 | 235 | 2.7 |
| FC280-4T-3.0GB/4.0PB | 3.0/4.0 | 8.0/10.5 | 6.8/9.0 | 4.9/5.9 | 160 | 247 | 177 | 148 | 235 | 2.7 |
| FC280-4T-4.0GB/5.5PB | 4.0/5.5 | 10.5/14.6 | 9/13 | 5.9/8.9 | 160 | 247 | 177 | 148 | 235 | 2.7 |
| FC280-4T-5.5GB/7.5PB | 5.5/7.5 | 14.6/20.5 | 13/17 | 8.9/11 | 160 | 247 | 177 | 148 | 235 | 4.6 |
| FC280-4T-7.5GB/11PB | 7.5/11 | 20.5/26 | 17/25 | 17/11 | 160 | 247 | 177 | 148 | 235 | 4.83 |
| FC280-4T-11GB/15PB | 15/11 | 26/35 | 25/32 | 17/21.0 | 160 | 247 | 177 | 148 | 235 | 5.18 |
| FC280-4T-15GB/18.5PB | 15/18.5 | 35/38.5 | 32/37 | 21/24.0 | 220 | 321 | 198 | 205 | 305 | 7.94 |
| FC280-4T-18.5GB/22PB | 18.5/22 | 38.5/46.5 | 37/45 | 24/30.0 | 220 | 321 | 198 | 205 | 305 | 8.80 |
| FC280-4T-22GB/30PB | 22/30 | 46.5/62 | 45/60 | 30/40.0 | 220 | 321 | 198 | 205 | 305 | 8.91 |
| FC280-4T-30G/37P (b) | 30/37 | 62/76 | 60/75 | 40/57.0 | 250 | 426 | 210 | 210 | 410 | 14.6 |
| FC280-4T-37G/45P (b) | 37/45 | 76/92 | 75/91 | 57/69.0 | 250 | 426 | 210 | 210 | 410 | 14.6 |
| FC280-4T-45G/55P (b) | 45/55 | 92/113 | 91.0/112 | 69/85.0 | 300 | 492 | 236 | 266 | 473 | 19.5 |
| FC280-4T-55G/75P (b) | 55/75 | 113/157 | 112/150 | 85/114 | 300 | 492 | 236 | 266 | 473 | 19.8 |
| FC280-4T-75G/90P (b) | 75/90 | 157/180 | 150/176 | 114/134 | 320 | 555 | 230 | 230 | 536 | 26.5 |
| FC280-4T-90G/110P (b) | 90/110 | 180/214 | 176/210 | 134/160 | 410 | 634 | 240 | 320 | 611 | 48.3 |
| FC280-4T-10G/132P (b) | 110/132 | 214/256 | 210/253 | 160/192 | 410 | 634 | 240 | 320 | 611 | 49 |
| FC280-4T-132G/160P | 132/160 | 256/307 | 253/304 | 192/231 | 475 | 692 | 347 | 320 | 669 | 72.4 |
| FC280-4T-160G/185P | 160/185 | 307/340 | 304/330 | 231/236 | 475 | 692 | 347 | 320 | 669 | 73.5 |
| FC280-4T-185G/200P | 185/200 | 340/385 | 330/377 | 236/250 | 420 | 790 | 366 | 310 | 764 | 80 |
| FC280-4T-200G/220P | 200/220 | 385/430 | 377/426 | 250/280 | 420 | 790 | 366 | 310 | 764 | 80 |
| FC280-4T-220G/250P | 220/250 | 430/468 | 426/465 | 280/355 | 490 | 810 | 370 | 360 | 785 | 93.5 |
| FC280-4T-250G/280P | 250/280 | 468/525 | 465/520 | 355/396 | 490 | 1110 | 370 | 360 | 1085 | 126 |
| FC280-4T-280G/315P | 280/315 | 525/590 | 520/585 | 396/445 | 650 | 1190 | 370 | 520 | 1159 | 164 |
| FC280-4T-315G/355P | 315/355 | 590/665 | 585/650 | 445/500 | 650 | 1190 | 370 | 520 | 1159 | 165 |
| FC280-4T-355G/400P | 355/400 | 665/785 | 650/725 | 500/565 | 650 | 1190 | 370 | 520 | 1159 | 166 |
| FC280-4T-400G/450P | 400/450 | 785/883 | 725/820 | 565/630 | 650 | 1190 | 370 | 520 | 1159 | 167 |
Parámetro técnico
| Entrada de energía | |
| Voltaje de entrada | 1ac 220V ± 15%, 3AC 220V ± 15%, 3AC 380V ± 15%. |
| Frecuencia de entrada | 47 ～ 63Hz |
| Factor de potencia | ≥95% |
| Rendimiento de control | |
| Modo de control | Control V/F, control de vectores no PG (SVC), PG Vector Control (FVC). |
| Control v/f | Línea, punto múltiple, curva cuadrada V/F, separación V/F. |
| Modo de comando de operación | Control del teclado, control terminal, control de comunicación en serie. |
| Fuente de referencia de frecuencia | Se puede cambiar la frecuencia digital, analógica, de pulso, la comunicación en serie, la velocidad de varios pasos, el PLC simple y la combinatón de multimodes y los diferentes modos. |
| Capacidad de sobrecarga | Tipo G: 150% Current 60s, 180% calificó 3s Current. |
| Tipo de P: 120% Current 60s, 150% calificado 3S. | |
| Comienzo | Tipo G: 0.5Hz/150%(SVC), 0Hz/180%(FVC). |
| Tipo P: 0.5Hz/100% | |
| Rango de ajuste de velocidad | 1: 100 (SVC) 1: 1000 (FVC) |
| Precisión del control de velocidad | ± 0.5%(SVC) ± 0.02%(FVC) |
| Frecuencia portadora | 0.5 a 16.0 kHz; ajuste automáticamente la frecuencia del portador de acuerdo con las características de carga |
| Resolución de frecuencia | Configuración digital: 0.01Hz. Configuración de anología: frecuencia máxima x 0.00025 |
| Impulso de torque | Boost automático de torque; impulso de torque manual 0.1 ~ 30% |
| Modo de aceleración y desaceleración | Línea o curva S, 4 tipos de tiempo de aceleración/desaceleración con el rango de 0.0 ~ 6500.0 s |
| Freno DC | Admite comenzar y detener el freno DC |
| Control de jogging | Rango de frecuencia de trote: 0.0Hz ~ 50.00Hz; Jog ACC/DEC Hora: 0 ~ 6500.0s |
| PLC simple y operación de velocidad múltiple | Terminal PLC o rControl incorporado, se puede establecer una velocidad de 1 ~ 6 pasos. |
| Pid incorporado | Control de PID incorporado para realizar fácilmente el control de lazo de cierre para los parámetros del proceso (como presión, temperatura, flujo, etc. |
| Regulación de voltaje automático (AVR) | Mantener automáticamente un voltaje de salida constante cuando cambia el voltaje de la red eléctrica |
| Autobús DC común | Función de bus de CC común: los inversores multiplicado pueden usar un bus de CC común |
| Control | Función de control transversal: control de frecuencia de pulso triangular múltiple |
| Control de longitud fija | Control de longitud de ajuste |
| Control de tiempo | Rango de tiempo de ajuste: 0 ~ 6500min |
| Control principal | |
| Terminales de entrada | 6 entradas digitales programables, se puede extender a 4 entradas digitales, una de las cuales admite la entrada de pulso de alta velocidad; 1 entrada analógica Volatge 0 ~ 10vdc; 2 Volatge Entrada 0 ~ 10VDC o entrada de corriente 0 ~ 20MA. |
| Terminales de salida | 1 Salida del colector abierto, se puede extender a 1 salida de pulso de alta velocidad; 2 salidas de retransmisión; 2 Salida analógica: Salida Volatge 0 ~ 10VDC o salida de corriente 0 ~ 20MA. |
| Interfaz de máquina humana | |
| Pantalla LED | Puede mostrar la frecuencia de configuración, frecuencia de salida, voltaje de salida, corriente de salida, etc. |
| Environamiento y protección Clase | |
| Clase de protección | IP20 |
| Humedad y temperatura | 90%Rh o menos (sin condensación), -10 ℃～ +40 ℃. El inversor se eliminará si la temperatura ambien excede 40 ℃. |
| Vibración | Menos de 20 Hz 9.8m/s (1 g), más de 20Hz 5.88m/s (0.6g). |
| Entorno de almacenamiento | ≤1000m, interior (sin gas corrosivo y líquido). |
| Temperatura de almacenar | -20 ℃～ 60 ℃ |
| Modo de enfriamiento | Enfriamiento del aire forzado |
