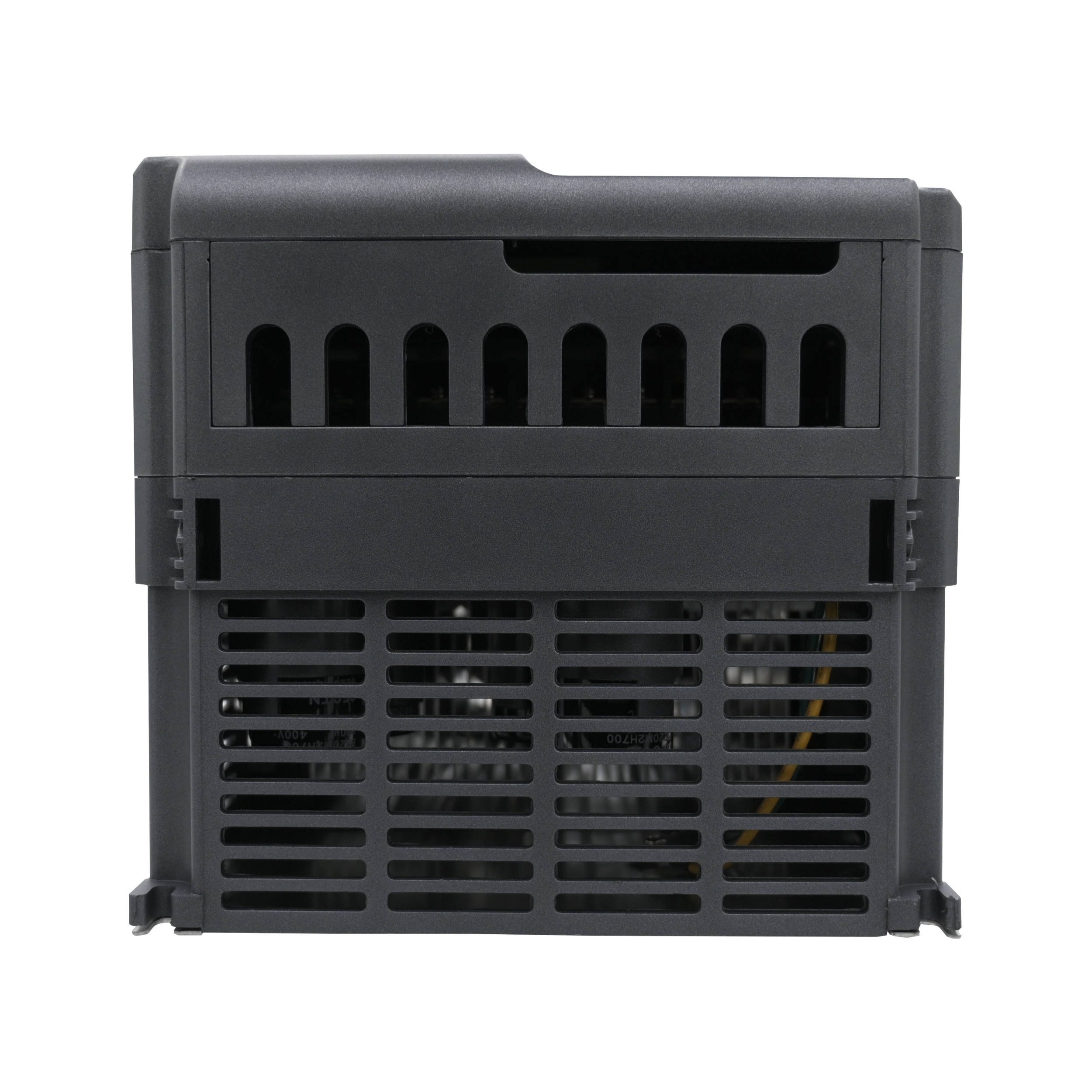

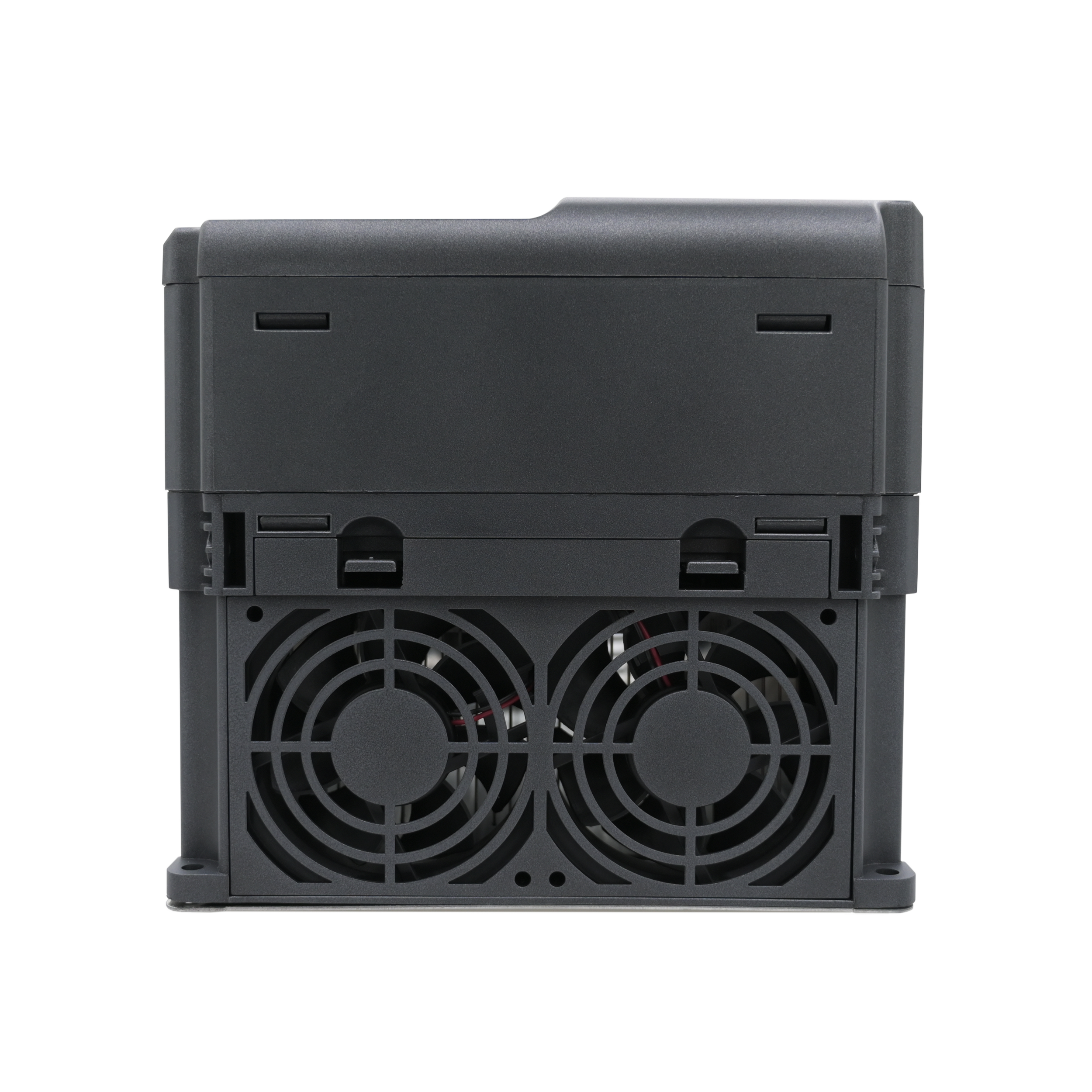

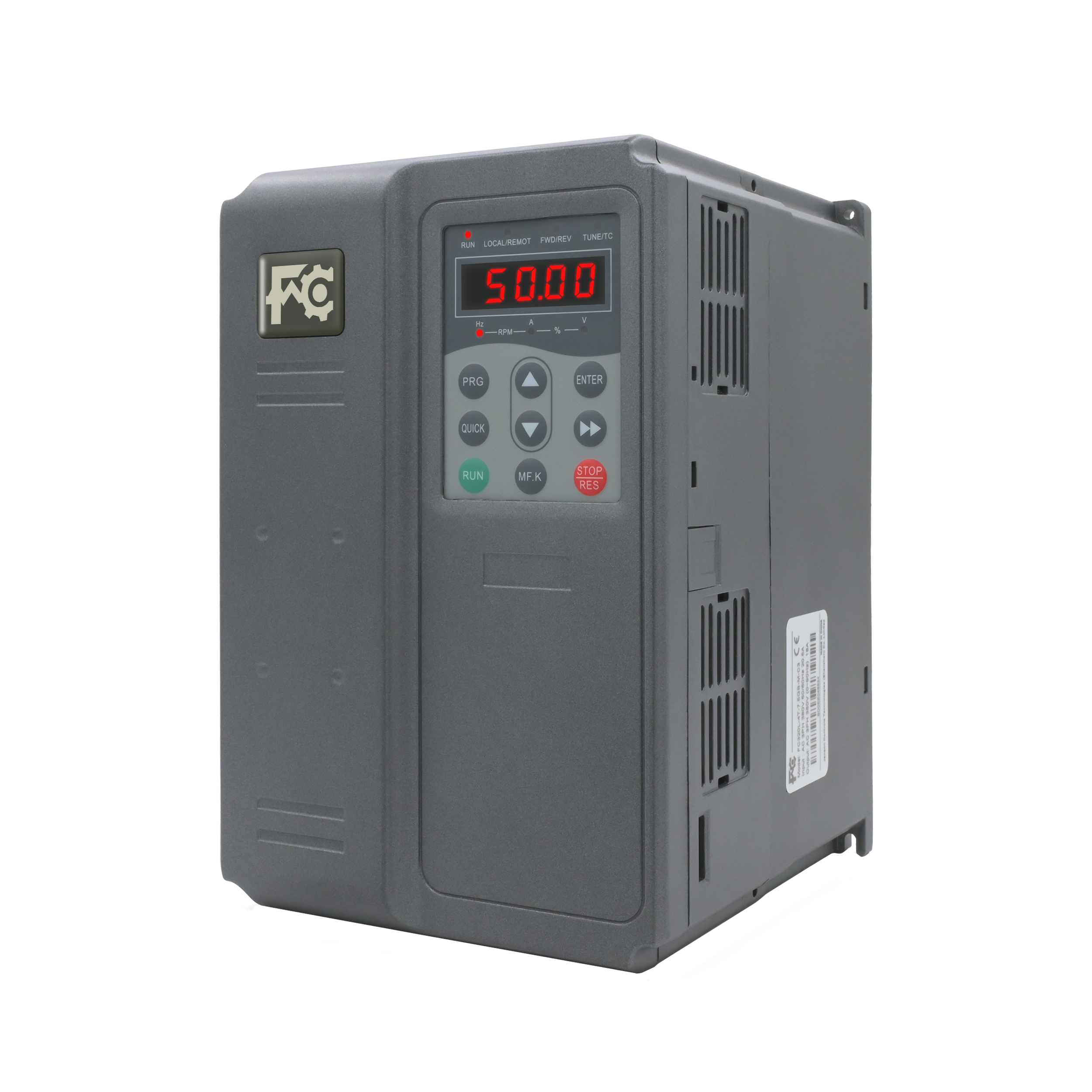

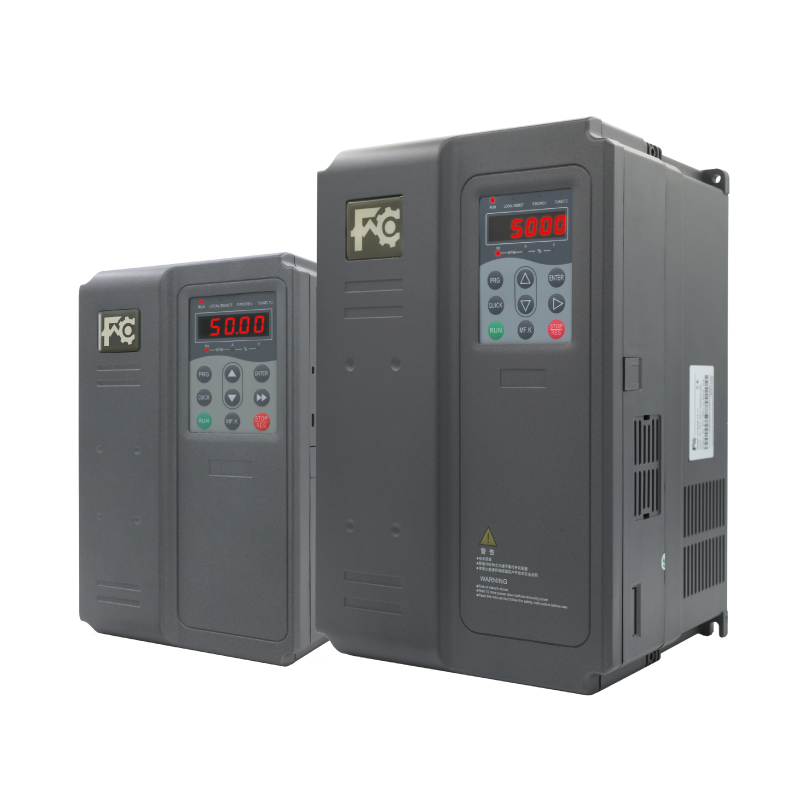

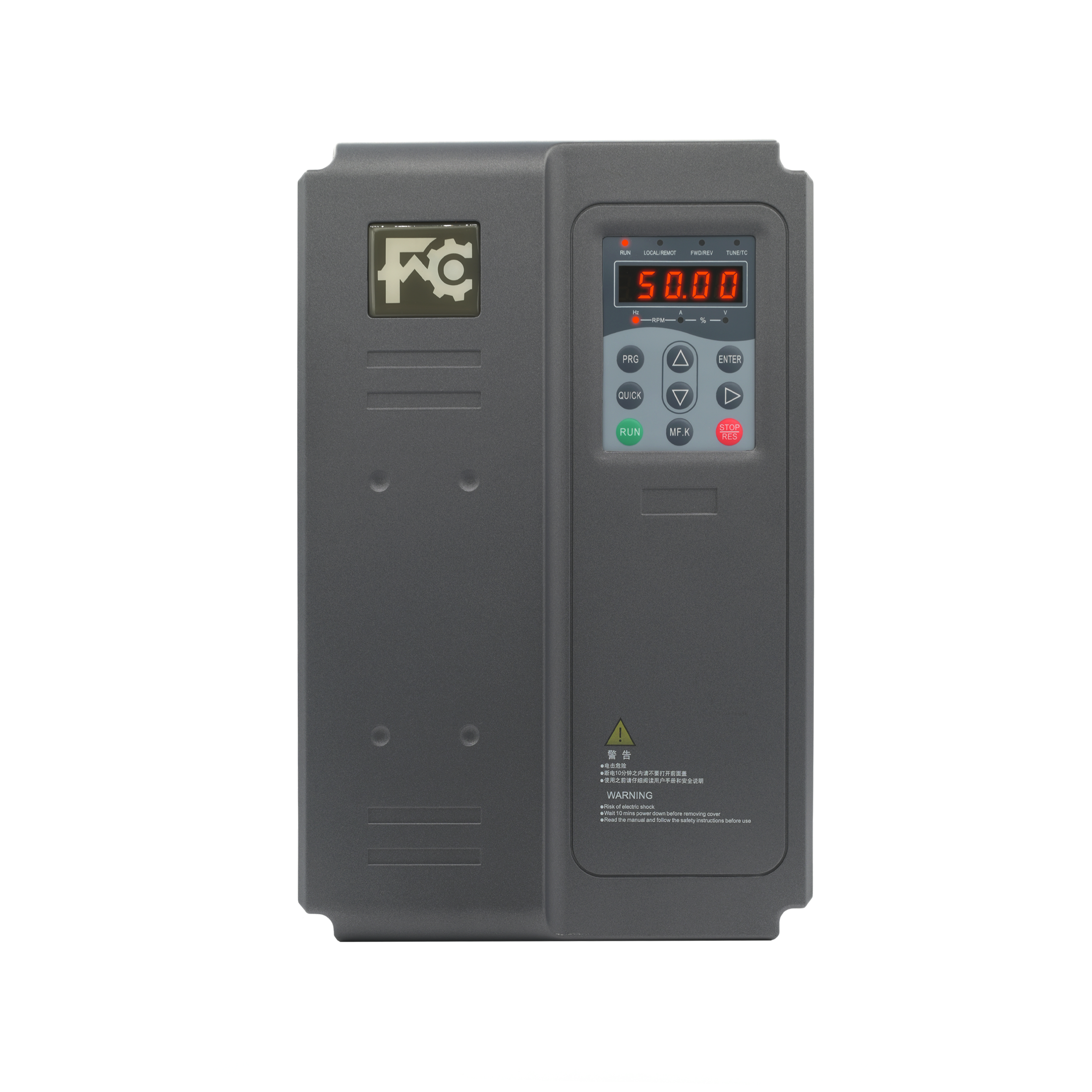

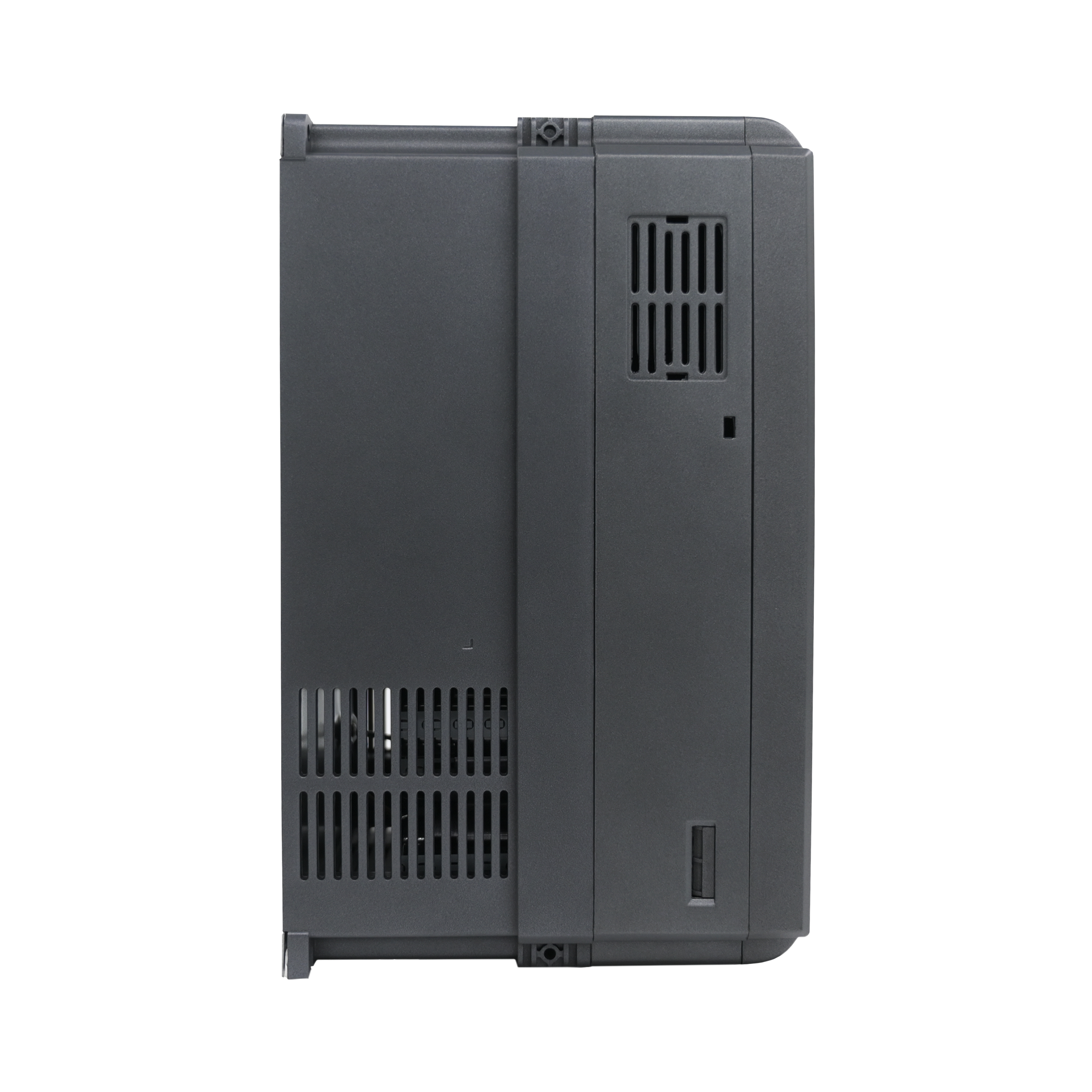

FC320L
JANSON CONTROLS
Ideabilidad: adecuado para el control de la unidad de motores sincrónicos de imán permanente y motores asincrónicos, equipados con una variedad de interfaces de codificadores rotativos.
Funciones ricas del ascensor: presenta una gama de funciones de ascensores, incluida la detección de frenos, el control del contactor de frenos, el control del contactor de salida, el juicio de desaceleración forzada, la protección contra la velocidad, la detección de la desviación de la velocidad, la apertura de la puerta temprana , la detección de adhesión de contacto, la detección del sobrecalentamiento del motor y la compensación previa al torque de inicio . Estas funciones especiales hacen que el control del elevador sea simple y fácil.
Ajuste inteligente: capaz de estremecer los parámetros del motor, admitiendo la afinación estática y completa. Procesamiento de curva de inicio flexible, configuración de curva S de segmentos múltiples y configuraciones de tiempo de aceleración y desaceleración de 4 niveles aseguran un cómodo viaje en ascensor.
Características convenientes: equipado con una función práctica de operación de batería, lo que permite la entrada de potencia de 48 V para la falla de alimentación auto-rescate. El diseño único de una tecla del panel de operación simplifica operaciones complejas de teclado. El puerto RJ45 permite la conexión en cualquier posición, facilitando la depuración del elevador. El reactor de CC incorporado y la unidad de frenado mejoran el factor de potencia de salida del sistema y reducen el costo de los componentes del sistema eléctrico externo.
Diseño confiable: toda la serie presenta un diseño independiente del conducto de aire, un diseño de protección de rayos profesional, una plataforma de procesamiento y producción profesional y un control avanzado de procesos para garantizar la calidad del inversor dedicado al elevador FC320L.
| Artículo No. | Motor adaptable (KW) | Corriente de entrada (a) | Corriente de salida (a) | Capacidad de tasa (KVA) | W (mm) | H (mm) | D (mm) | W1 (mm) | H1 (mm) | GW (kg) |
| Entrada de 1/3 de fase y salida 3 de fase 380V (-15% ~+15% de tolerancia) | ||||||||||
| FC320L-4T-4.0GB | 4 | 10.5 | 9 | 5.9 | 160 | 248 | 183 | 148 | 236 | 2.5 |
| FC320L-4T-5.5GB | 5.5 | 14.8 | 13 | 8.9 | ||||||
| FC320L-4T-7.5GB-M | 7.5 | 20.5 | 18 | 11 | ||||||
| FC320L-4T-7.5GB | 7.5 | 19 | 17 | 11 | 208 | 322 | 192 | 190 | 305 | 6.5 |
| FC320L-4T-11GB | 11 | 28 | 25 | 16 | 6.8 | |||||
| FC320L-4T-15GB | 15 | 35 | 32 | 21 | 7.3 | |||||
| Artículo No. | Observación | ||||||||||
| 320L-PG-A4 | AB Coder incrementall | ||||||||||
| 320L-PG-C | Codificador de pecado/cos | ||||||||||
| 320L-PG-C2 | |||||||||||
| 320L-PG-C3 | |||||||||||
| 320L-PG-B | Codificador UVW | ||||||||||
| 320L-PG-C5 | Endat codificador absoluto | ||||||||||
| Especificaciones básicas | |
| Frecuencia portadora | 2kHz ～ 16kHz ； Según las características de carga, la frecuencia portadora se ajusta automáticamente |
| Resolución de frecuencia de entrada | Configuración digital: 0.01Hz |
| Configuración analógica: frecuencia máxima × 0.1% | |
| Precisión de frecuencia de salida | Configuración digital: frecuencia máxima × ± 0.01% |
| Configuración analógica: frecuencia máxima × ± 0.01% | |
| Método de control | Control de vector de bucle abierto (SVC)/ control de vector de circuito cerrado (FVC)/ VF Control |
| Par de arranque | 0.5Hz/180%（SVC ）； 0Hz/200%（FVC） |
| Rango de velocidad | 1: 100 （SVC）/1 ： 1000 （FVC）/1 ： 50 （V/F） |
| Precisión de velocidad constante | ± 0.5%（SVC） ± 0.05%（FVC） |
| Capacidad de sobrecarga | 150% de corriente calificada durante 60 segundos; El 180% calificó la corriente por 1 segundo. |
| Sintonización de motor | Ajuste con carga; Tuning sin carga |
| Curva de aceleración y desaceleración | Métodos de aceleración y desaceleración lineal o de curva S; cuatro conjuntos de tiempo de aceleración y desaceleración y cuatro conjuntos de configuraciones de curvas S; Varias combinaciones |
| Control de mantenimiento | Se puede especificar por cualquier cantidad de velocidades |
| Operación de múltiples velocidades | Date cuenta de una operación de hasta 8 velocidades |
| Regulador de voltaje automático （AVR） | Cuando cambia el voltaje de la cuadrícula, puede mantener automáticamente el voltaje de salida constante |
| Visualización y operación | |
| Pantalla LED | Puede mostrar la frecuencia de configuración, frecuencia de salida, voltaje de salida, corriente de salida y otros parámetros. |
| Función protectora | Detección de cortocircuito de encendido, protección de pérdida de fase de entrada y salida, protección contra sobrecorriente, protección contra sobretensión, protección por subtensión 40 tipos de protección. |
| Selección de bloqueo de llave y función | Realice el bloqueo parcial o completo de las teclas y defina el alcance de la acción de algunas claves para evitar el mal uso. |
| Personalización | |
| Equipo periférico de encendido Autodimentación de seguridad | Puede realizar la detección de seguridad de equipos periféricos como conexión a tierra, cortocircuito, etc. |
| Operación de emergencia de falla de energía | Implementación simple y conveniente del plan de operación de emergencia |
| Protección excesiva | Función de protección de exceso de velocidad del elevador incorporada; Opciones de acción múltiples |
| Juez de desviación de velocidad | Función de detección de desviación de velocidad incorporada; Descubra los posibles peligros ocultos de los ascensores en el tiempo. |
| Función de cambio forzado | Tiene la función de la detección de cambio de velocidad forzada; Puede evitar efectivamente que el ascensor se apresure a la cima y se ponga en cuclillas en la parte inferior. |
| Función de acoplamiento directo | Combinado con comandos de acoplamiento directo para operación sin rastreo |
| Detección de temperatura del motor | Juez oportunamente la temperatura del motor para eliminar los posibles riesgos de seguridad |
| Iniciar compensación | Tres métodos de compensación de par inicial: analógico, digital, sin pesaje |
| Botón rápido | Menú de acceso directo definido por el usuario |
| Control de tiempo | Función de control de tiempo conveniente |
| Características de entrada y salida | |
| Ejecutar el canal de comando | Dos canales: panel de operación dado, terminal de control dado. |
| Fuente de frecuencia | 4 fuentes de frecuencia: referencia digital, referencia de múltiples velocidades, referencia de voltaje analógico 1 y referencia de voltaje analógico 2. |
| Terminal de entrada | 10 terminales de entrada digital, uno de los cuales se pueden usar como entrada de pulso de alta velocidad, compatible con el modo de entrada PNP o NPN activo. |
| 2 Terminales de entrada analógica, uno de los cuales solo se puede usar como entrada de voltaje, y el otro puede usarse como entrada de voltaje o entrada de corriente. | |
| Terminal de salida | 3 terminales de salida digital |
| 2 terminales de salida de retransmisión | |
| Se puede seleccionar 1 canal de terminal de salida analógica, 0/4 ~ 20MA o 0/2 ~ 10V respectivamente, lo que puede realizar la salida de cantidades físicas, como la frecuencia establecida y la frecuencia de salida, | |
| Características ambientales | |
| Temperatura de trabajo | -10 ~+40 ℃, hasta 50 ℃, el cambio de temperatura del aire es inferior a 0.5 ℃/min |
| Temperatura de almacenamiento | -40 ~+70 ℃ |
| Ocasión de aplicación | En el interior, libre de luz solar directa, polvo, gas corrosivo, gas inflamable, niebla de aceite, vapor de agua, agua o sal goteando, etc. |
| Altitud | Menos de 1000 metros, se requiere la reducción de más de 1000 metros |
| Humedad | Menos del 95%HR, sin condensación |
| Resistencia a la vibración | 3.5m/s² a 2-9Hz, 10m/s² a 9-200Hz (IEC60721-3-3) |
| Título de protección | IP20 |
| Nivel de contaminación | Clase 2 (contaminación seca, no conductora del polvo) |
