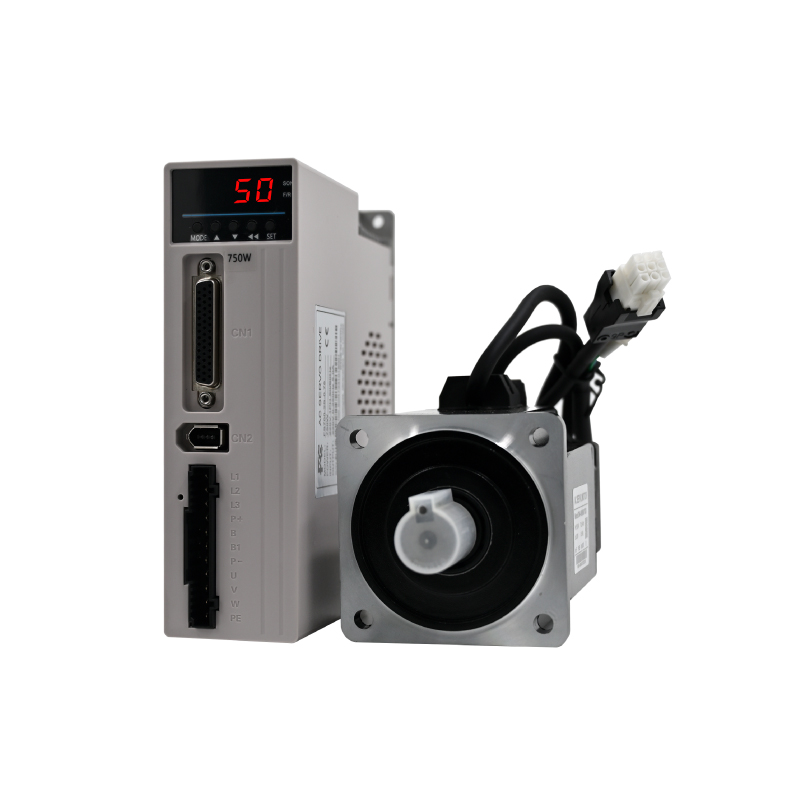

Característica del producto
1. El ancho de banda de Speed Loop es de hasta 2kHz
2. La precisión de retroalimentación del codificador es de hasta 23 bits, es decir, 8388608 Resolución
3. La aplicación del codificador de valor absoluto puede guardar el interruptor de límite y el interruptor de origen, al tiempo que reduce el punto de falla, es conveniente para el cableado
4. En línea con los estándares de seguridad internacionales, el motor ha alcanzado un alto nivel de protección, y es seguro y confiable de usar
5. El producto es conveniente y fácil de usar: rápido, preciso, conveniente y fácil de usar
Selección de productos
| Artículo No. | Energía del motor (KW) | Corriente calificada por motor (a) | Par nominal (Nuevo Méjico) | Velocidad nominal (RPM) | Voltaje (v) | Modelo de motor | Modle de servicio de servo | GW (kg) |
| 40 brida | 0.1 | 1 | 0.32 | 3000 | 220 | DM4-W04M01S30 | FS700-2S-0.1 | 2.5 |
| 60 brida | 0.2 | 1.4 | 0.64 | 3000 | 220 | DM4-W06M02S30 | FS700-2S-0.2 | 2.5 |
| 0.4 | 2.8 | 1.27 | 3000 | 220 | DM4-W06M04S30 | FS700-2S-0.4 | 3 | |
| 80 brida | 0.75 | 4.6 | 2.39 | 3000 | 220 | DM4-W08M07S30 | FS700-2S-0.75 | 4 |
| 1 | 5.5 | 3.2 | 3000 | 220 | DM4-W08M10S30 | FS700-2S-1.0 | 4 | |
| 130 Brida | 1.3 | 6.8 | 5.4 | 2500 | 220 | DM4-W13L13S25 | FS700-2S-1.3 | 7.5 |
| 130 Brida | 1.5 | 6.8 | 6 | 2500 | 220 | DM4-W13L15S25 | FS700-2S-1.5 | 7.3 |
| 2.3 | 9.5 | 8.3 | 2500 | 220 | DM4-W13L22S25 | FS700-2T-2.3 | 8.8 | |
| 2.3 | 9.5 | 15 | 1500 | 220 | DM4-13M23S15 | FS700-2T-2.3 | 14.76 | |
| 3 | 12 | 11.5 | 2500 | 220 | DM4-W13L30S25 | FS700-2T-3.0 | 9.86 | |
| 3.8 | 13.5 | 15 | 2500 | 220 | DM4-13M38S25 | FS700-2T-3.8 | 13.86 | |
| 180 brida | 3 | 12 | 19 | 1500 | 220 | DP4-18M30S15 | FS700-2T-3.0 | 19.64 |
Parámetro técnico
| Proyecto | Especificación | ||
| Modo de control de parámetros básicos | Fuente de alimentación | 2s/2t | AC220V ± 15%, 50/60Hz. |
| 4t | AC380V ± 15%trifásico, 50/60Hz. | ||
| Corriente nominal | AC220V | 1.6 ~ 14a, para más detalles, consulte el controlador eléctrico correspondiente. | |
| AC380V | 3 ~ 30a (Para más detalles, consulte el controlador eléctrico correspondiente). | ||
| Modo de control | Control de posición, control de velocidad, control de par. | ||
| Resolución del codificador | Encoder absoluto de 17 bits (131072 Implicamiento/Revolución) | ||
| Respuesta de ancho de banda de velocidad | 500Hz o más | ||
| Resistencia de hemorragia | Incorporado/externo (para cargas de inercia grandes y continuas, consulte las especificaciones de selección de resistencia de frenado externo) | ||
| Función protectora | Sobretensión, subtensión, sobrecorriente, sobrevelocidad, sobrecarga, sobrecalentamiento del conductor, falla del codificador, desviación excesiva, etc. | ||
| Use la inercia de carga | Menos de 10 veces de inercia motora | ||
| Método de configuración de parámetros | Entrada local de teclado, descarga de software de PC, 485 redacción de comunicación | ||
| Configuración de señal | Entrada de control | Frecuencia máxima de pulso | Entrada diferencial de hasta 500kpps, entrada de colección abierta 200kpps |
| Salida de control | Método de entrada de pulso | Pulso+dirección | |
| Entrada de pulso | Relación de marcha electrónica | 1 ~ 32767/1 ~ 32767 | |
| Entrada analógica | Dos entradas analógicas (velocidad o ajuste de par opcional) | ||
| Salida de pulso | Sin salida de retroalimentación del codificador | ||
| Interfaz de comunicación | RS485 (protocolo Modbus-RTU) | ||
| Potencia e24V | Salida máxima de la fuente de alimentación de 24 V | ||
| 5V de poder | Salida máxima de la fuente de alimentación interna 24 V 200MA | ||
| Ambiente | Temperatura | Temperatura de trabajo: 0-45 ℃ Temperatura de almacenamiento: -20-80 ℃ (sin congelación) | |
| Humedad | Trabajo/almacenamiento ≤90%HR (sin condensación) | ||
| Nivel IP | IP20 | ||
| Altitud | Altitud ＜ 1000m | ||
| Vibración | Vibraciónate4.5m/s², 10 ~ 60Hz (no se permite trabajar en el punto de resonancia). | ||
