| Estado de Disponibilidad: | |
|---|---|
| Cantidad: | |
Característica del producto
1. Los motores asincrónicos se usan ampliamente en varios sectores de la economía nacional. El inicio directo de los motores asincrónicos plantea problemas como el par de arranque bajo, la corriente de arranque alta, el gran impacto en la red eléctrica, la dificultad para comenzar, un impacto significativo en los equipos mecánicos, la vida útil del motor corta, la carga de trabajo de alto mantenimiento y los altos costos de mantenimiento.
2. SSDHV Los arrancadores blandos de alto voltaje pueden reducir la caída de voltaje causada por el inicio del motor directo, y el uso de este producto no afecta el funcionamiento normal de otros dispositivos en la cuadrícula. Pueden reducir la corriente de entrada del motor, lo que puede causar un aumento excesivo de temperatura localizada y reducir la vida útil del motor. Además, pueden minimizar el impacto mecánico causado por el inicio directo, lo que reduce el desgaste en la maquinaria impulsada. También disminuyen la interferencia electromagnética, ya que las corrientes de entrada pueden interrumpir el funcionamiento normal de los instrumentos eléctricos en forma de ondas electromagnéticas. Los arrancadores suaves de alto voltaje permiten el inicio y la detención suaves, mejorando así la eficiencia operativa.

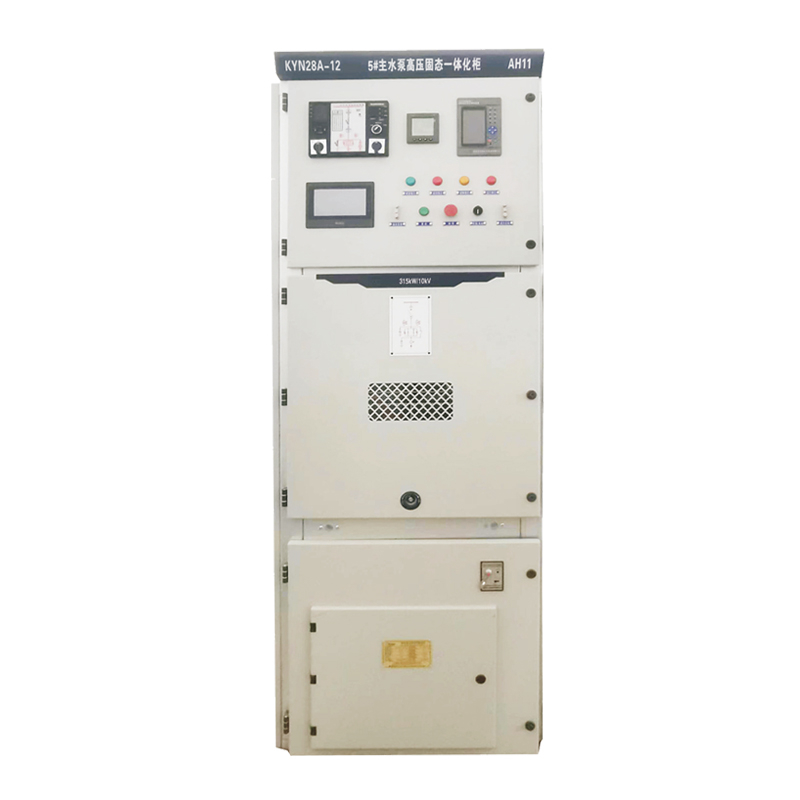

3. La unidad de arranque suave de alto voltaje incluye el arranque suave de estado sólido SSDHV-6 estándar de 6 kV, el SSDHV-10 estándar de 10 kV de estado sólido Soft Starte.
Selección de productos
| Artículo No. | Votalge （KV） | Motor adaptable (KW) | Actual (A) | Dimensiones （w*h*d） | |
| (-G) gabinete individual | (-E) gabinete todo en uno | ||||
| SSDHV- 420 - 6 | 6 | 420 | 50 | 1000*2300*1500 | 1000*2300*1500 |
| SSDHV- 630 - 6 | 6 | 630 | 75 | 1000*2300*1500 | 1000*2300*1500 |
| SSDHV- 800-6 | 6 | 800 | 96 | 1000*2300*1500 | 1000*2300*1500 |
| SSDHV- 1000 - 6 | 6 | 1000 | 120 | 1000*2300*1500 | 1000*2300*1500 |
| SSDHV- 1250 - 6 | 6 | 1250 | 150 | 1000*2300*1500 | 1000*2300*1500 |
| SSDHV- 1600 - 6 | 6 | 1600 | 200 | 1000*2300*1500 | 1000*2300*1500 |
| SSDHV- 1800 - 6 | 6 | 1800 | 218 | 1000*2300*1500 | 1000*2300*1500 |
| SSDHV -2250 - 6 | 6 | 2250 | 270 | 1000*2300*1500 | 1000*2300*1500 |
| SSDHV- 2500 - 6 | 6 | 2500 | 300 | 1000*2300*1500 | 1000*2300*1500 |
| SSDHV- 3300 - 6 | 6 | 3300 | 400 | 1000*2300*1500 | 1000*2300*1500 |
| SSDHV- 4150 - 6 | 6 | 415 | 500 | Modelo personalizado | Modelo personalizado |
| SSDHV- 5000 - 6 | 6 | 5000 | 600 | Modelo personalizado | Modelo personalizado |
| SSDHV- 420-10 | 10 | 420 | 30 | 1000*2300*1500 | 1000*2300*1500 |
| SSDHV- 630 - 10 | 10 | 630 | 45 | 1000*2300*1500 | 1000*2300*1500 |
| SSDHV- 800 - 10 | 10 | 8000 | 60 | 1000*2300*1500 | 1000*2300*1500 |
| SSDHV -1000 - 10 | 10 | 1000 | 73 | 1000*2300*1500 | 1000*2300*1500 |
| SSDHV- 1250 - 10 | 10 | 1250 | 90 | 1000*2300*1500 | 1000*2300*1500 |
| SSDHV- 1600 - 10 | 10 | 1600 | 115 | 1000*2300*1500 | 1000*2300*1500 |
| SSDHV- 1800 - 10 | 10 | 1800 | 130 | 1000*2300*1500 | 1000*2300*1500 |
| SSDHV- 2250 - 10 | 10 | 2250 | 160 | 1000*2300*1500 | 1000*2300*1500 |
| SSDHV- 2500 - 10 | 10 | 2500 | 180 | 1000*2300*1500 | 1000*2300*1500 |
| SSDHV- 2800 - 10 | 10 | 2800 | 200 | 1000*2300*1500 | Modelo personalizado |
| SSDHV- 3300-10 | 10 | 3300 | 235 | 1000*2300*1500 | Modelo personalizado |
| SSDHV- 3500-10 | 10 | 3500 | 250 | 1000*2300*1500 | Modelo personalizado |
| SSDHV- 4000-10 | 10 | 4000 | 280 | 1000*2300*1500 | Modelo personalizado |
| SSDHV- 4500-10 | 10 | 4500 | 320 | 1000*2300*1500 | Modelo personalizado |
| SSDHV- 5500-10 | 10 | 5500 | 400 | 1000*2300*1500 | Modelo personalizado |
| SSDHV- 6000-10 | 10 | 6000 | 430 | 1000*2300*1500 | Modelo personalizado |
| SSDHV- 7000-10 | 10 | 7000 | 500 | 1000*2300*1500 | Modelo personalizado |
| SSDHV- 8500-10 | 10 | 8500 | 600 | 1000*2300*1500 | Modelo personalizado |
| SSDHV-10000-10 | 10 | 10000 | 720 | Modelo personalizado | Modelo personalizado |
| SSDHV-15000-10 | 10 | 15000 | 1080 | Modelo personalizado | Modelo personalizado |
Parámetro técnico
| Artículo | Parámetros básicos |
| Tipo de carga | Motor asincrónico de la jaula de ardilla de alto voltaje trifásico |
| Voltaje de CA | 6-10KVAC |
| Frecuencia operativa | 50Hz/60Hz ± 2Hz |
| Secuencia de fase | SSDHV permite operar en cualquier secuencia de fase (se puede establecer a través de parámetros) |
| Bypass Contactor | Contactor con capacidad de inicio directo |
| Fuente de alimentación de control | AC220V ± 15% |
| Protección contra sobretensión instantánea | Red de absorción DV/DT |
| Frecuencia inicial | 1-6 veces (por hora) |
| Condiciones ambientales | Temperatura ambiente: -20 ℃ ~+50 ℃ |
| Humedad relativa: 5% ~ 95%, no condensación | |
| Altitud de menos de 1500 metros (se requiere la reducción para altitudes de más de 1500 metros) | |
| Interfaz operativa | |
| Idioma | Chino, inglés |
| Registro de datos | |
| Grabación de fallas | Registre la última información de fallas de 100 |
| Función de protección | |
| Protección de fallas de fase | Durante el inicio u operación, se desconecta cualquier fase de la fuente de alimentación principal |
| Ejecutar protección contra sobrecorriente | Configuración de protección de sobrecorriente de ejecución: 100 ~ 500%LE |
| Protección de desequilibrio actual de fase | Protección de desequilibrio actual de fase: 20 ~ 100% |
| Protección contra sobrecarga | Nivel de protección de sobrecarga: 10a, 10, 20, 30 |
| Protección subida | Nivel de protección de subida: 50 ~ 100% |
| Tiempo de acción de protección de subida: 0 ~ 10s | |
| Tiempo de espera de inicio | Límite de tiempo de inicio: 10 ~ 120s |
| Protección contra sobretensión | Cuando el voltaje principal de la fuente de alimentación es superior al 120% del valor nominal, protección contra sobretensión |
| Bajo protección de voltaje | Cuando el voltaje principal de la fuente de alimentación es inferior al 70% del valor nominal, protección contra la subtensión |
| Protección de secuencia de fase | Permite la operación en cualquier secuencia de fase (se puede establecer a través de parámetros) |
| Protección del suelo | Protección Cuando la corriente de tierra es mayor que el valor establecido |
| Instrucciones de comunicación | |
| Protocolo/interfaz de comunicación | Modbus RTU |
| Conexión a Internet | Cada SSDHV puede comunicarse con 32 dispositivos SSDHV a través de la red |
| Función | A través de la interfaz de comunicación, puede observar el estado operativo y el programa |
| el medidor muestra | |
| voltaje de la red | Mostrar voltaje de la red trifásica |
| Corriente trifásica | Muestra la corriente del circuito principal trifásico |
