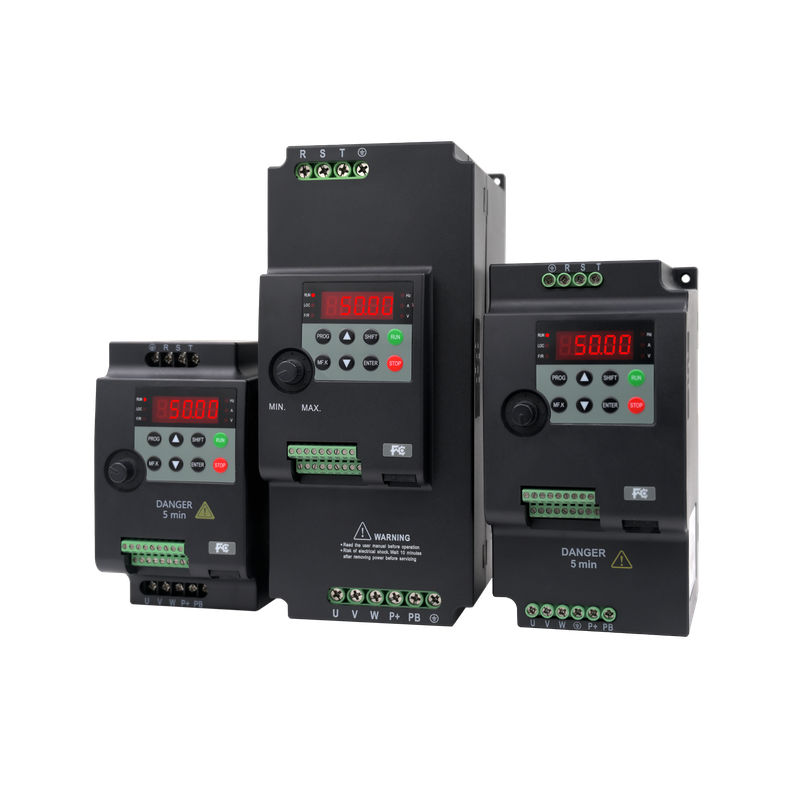

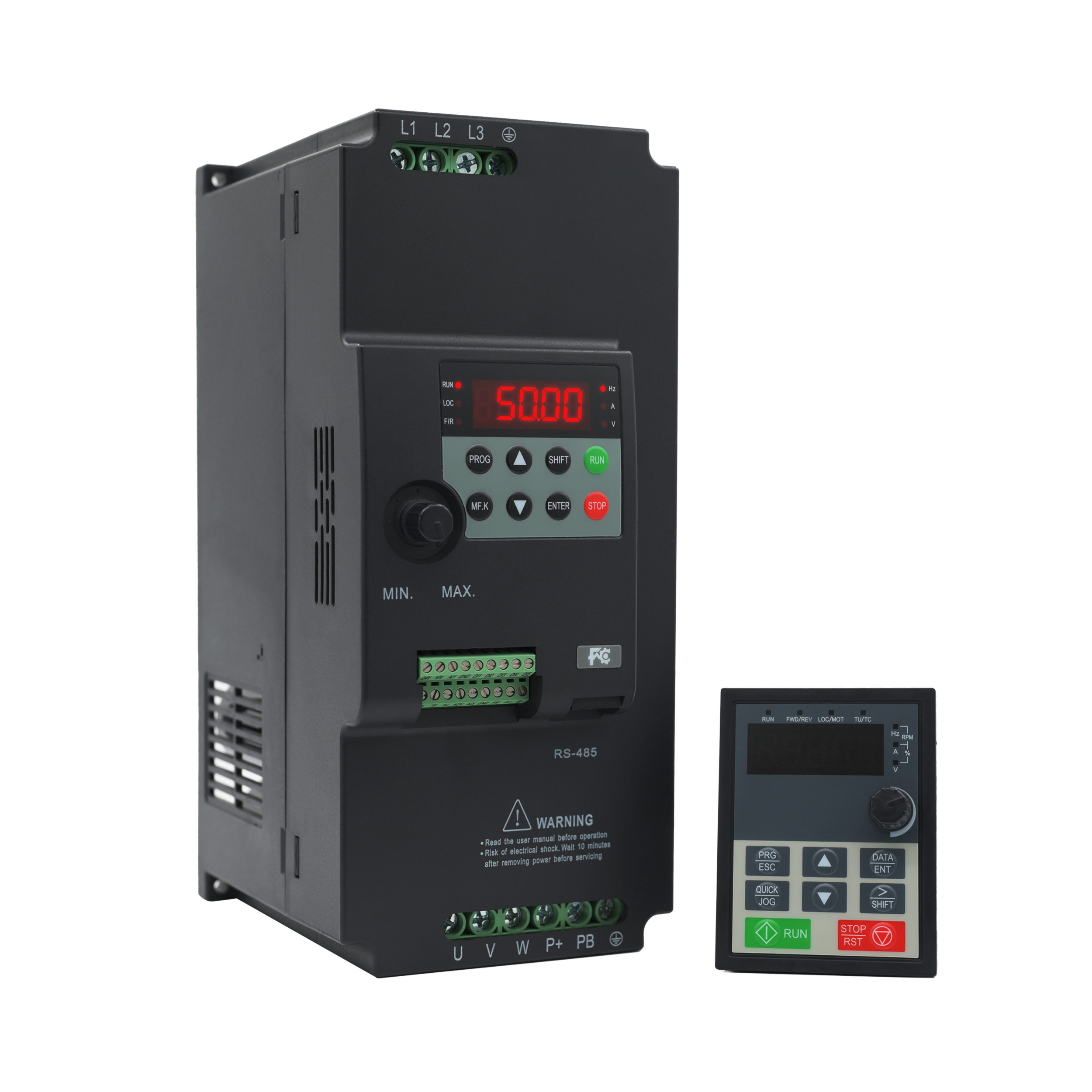

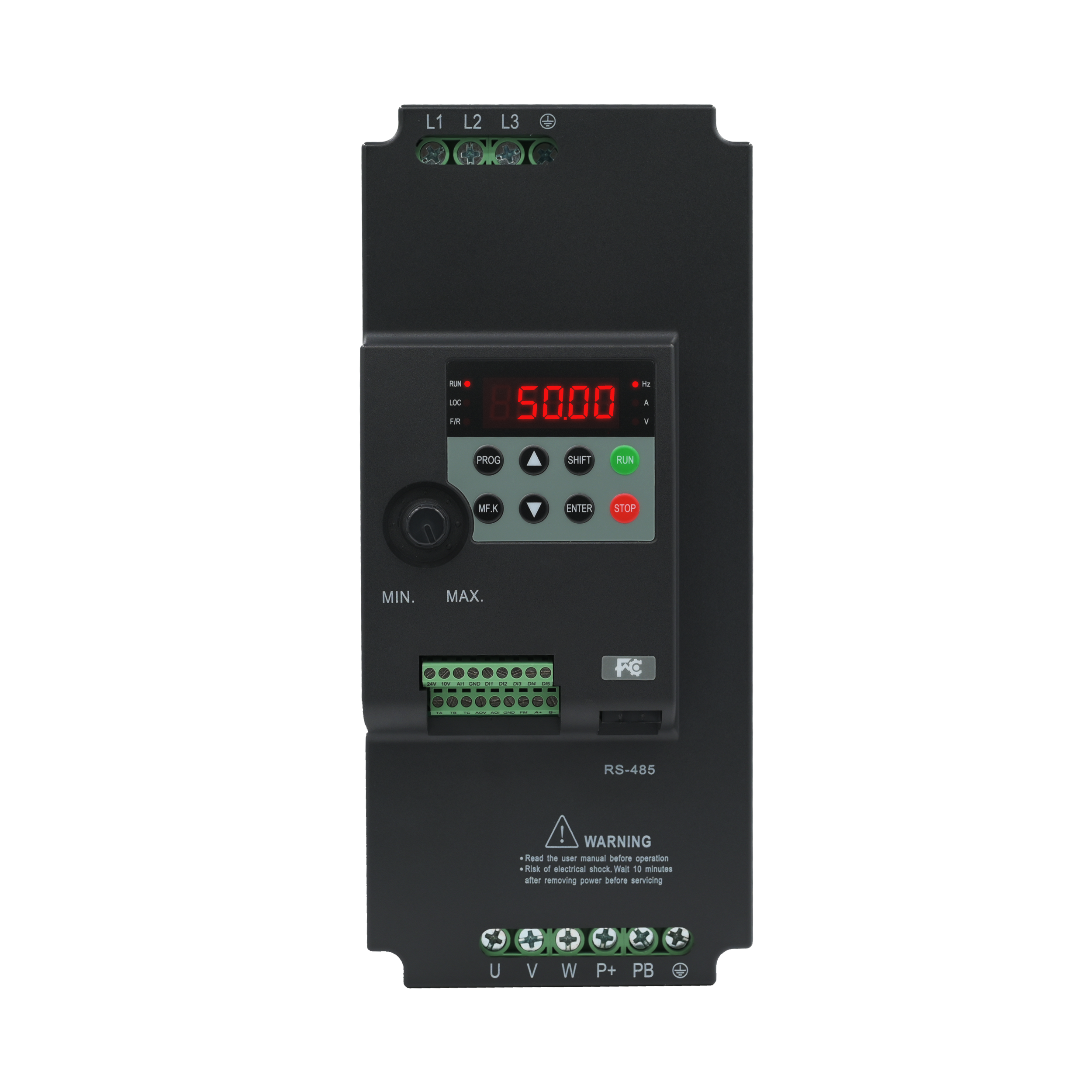

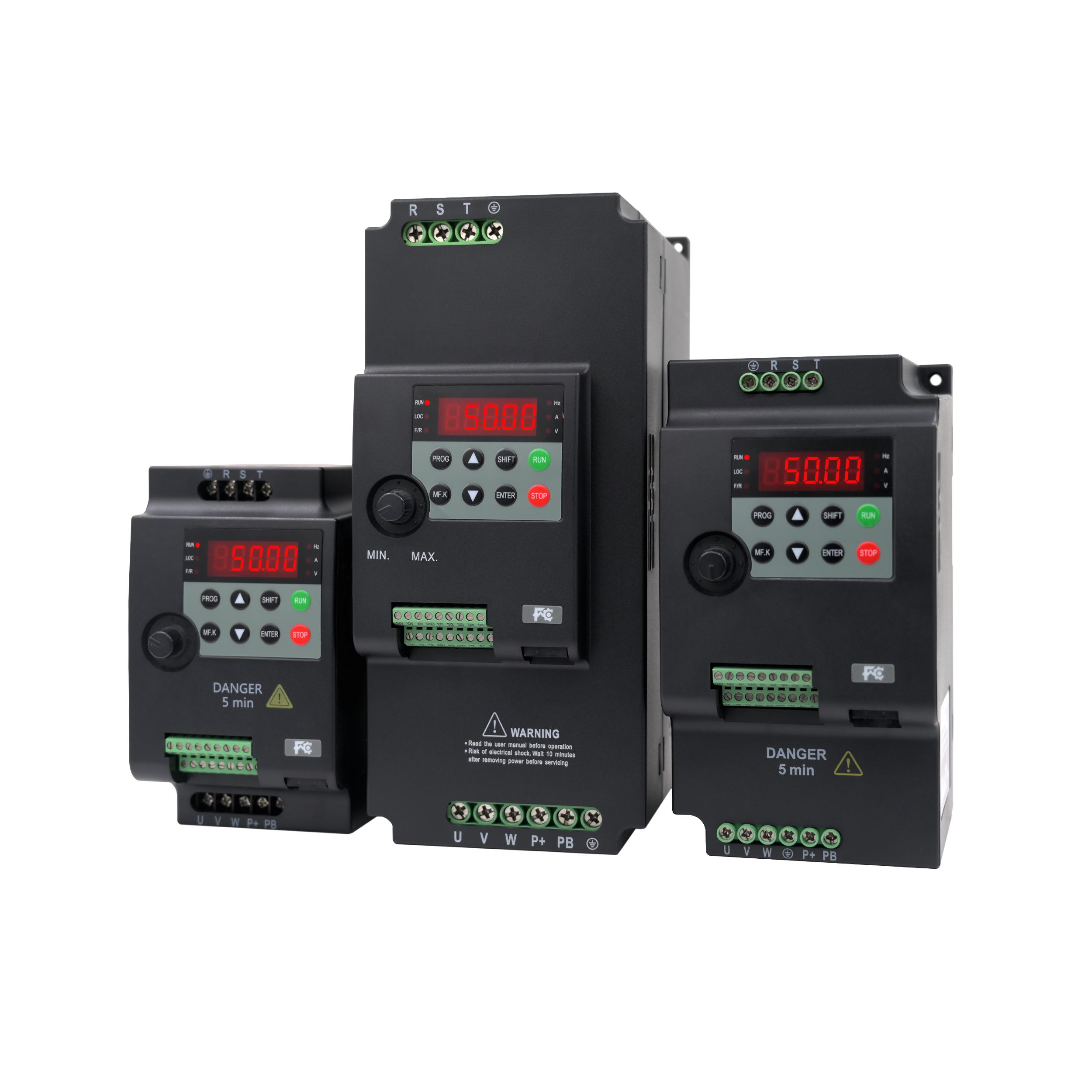

FC100E
JANSON CONTROLS
Modo de control flexible: admite control de vector de bucle abierto y control V/F para satisfacer las necesidades de diferentes escenarios de aplicación.
Control de alta precisión: en modo vector de bucle abierto , la precisión de control es tan alta como ± 0.5%, asegurando una operación precisa.
Capacidad de sobrecarga súper: la corriente de salida nominal del 150% puede durar 1 minuto, la corriente de salida nominal del 180% puede durar 2 segundos, lo que garantiza la confiabilidad del equipo.
Mecanismo de protección integral: con protección de la puesta en exceso de sobretensión, protección de límite de corriente automática, protección de pérdida de fase de salida y otros mecanismos de protección.
Control preciso: función PID incorporada, adecuada para escenas que requieren un control preciso, mejorando la precisión del control. El PLC simple puede lograr la sincronización y la salida de la frecuencia múltiple, mejorando el nivel de automatización.
Funciones específicas de la industria: módulo de función de frecuencia de oscilación textil incorporado , especialmente diseñado para la industria textil, para mejorar la flexibilidad del proceso.
Interfaz de comunicación: interfaz de comunicación RS485 estándar , admite la comunicación Modbus RTU y realiza el control remoto y la configuración de parámetros.
Selección de productos
| Artículo No. | Motor adaptable (KW) | Corriente de entrada (a) | Corriente de salida (a) | Capacidad de tasa (KVA) | W (mm) | H (mm) | D (mm) | W1 (mm) | H1 (mm) | GW (kg) |
| Entrada de 1 fase y salida de 3 fase 220V (-15% ~+15% de tolerancia) | ||||||||||
| FC100E-2S-0.4G | 0.4 | 6.5 | 2.1 | 0.7 | 85 | 142 | 116 | 73 | 136 | 1.0 |
| FC100E-2S-0.75G | 0.75 | 8.2 | 4 | 1.5 | ||||||
| FC100E-2S-1.5G | 1.5 | 14 | 7 | 3 | ||||||
| FC100E-2S-2.2G | 2.2 | 23 | 9.6 | 4 | ||||||
| FC100E-2S-4.0G | 4 | 39 | 16.5 | 5.9 | 106.5 | 240.5 | 148 | 96 | 230 | 3.0 |
| FC100E-2S-5.5G | 5.5 | 60 | 25 | 8.5 | ||||||
| Entrada de fase 3 y salida de 3 fase 220V (-15% ~+15% de tolerancia) | ||||||||||
| FC100E-2T-4.0G | 4 | 19 | 16.5 | 5.9 | 106.5 | 240.5 | 148 | 96 | 230 | 3 |
| FC100E-2T-5.5G | 5.5 | 28 | 25 | 8.5 | ||||||
| FC100E-2T-7.5G | 7.5 | 35 | 30 | 11 | ||||||
| Entrada de fase 3 y salida de fase 380V (-15% ~+15% de tolerancia) | ||||||||||
| FC100E-4T-0.75G | 0.75 | 3.4 | 2.1 | 1.5 | 85 | 142 | 116 | 73 | 136 | 1.0 |
| FC100E-4T-1.5G | 1.5 | 5 | 3.8 | 3 | ||||||
| FC100E-4T-2.2G | 2.2 | 5.8 | 5.1 | 4 | ||||||
| FC100E-4T-4.0G | 4 | 10.5 | 9 | 5.9 | 95 | 180 | 120 | 83 | 168 | 2.0 |
| FC100E-4T-5.5G | 5.5 | 14.6 | 13 | 8.9 | ||||||
| FC100E-4T-7.5G | 7.5 | 19 | 17 | 11 | 106.5 | 240.5 | 148 | 96 | 230 | 3.0 |
| FC100E-4T-11G | 11 | 28 | 25 | 16 | ||||||
| FC100E-4T-15G | 15 | 35 | 32 | 21 | ||||||
| Entrada de 1 fase 220V y salida de fase 3 380V (-15% ~+15% de tolerancia) | ||||||||||
| FC100E-2S4T-0.75G | 0.75 | 7.5 | 2.5 | 1.5 | 85 | 142 | 116 | 73 | 136 | 1.0 |
| FC100E-2S4T-1.5G | 1.5 | 11 | 3.7 | 3 | ||||||
| FC100E-2S4T-2.2G | 2.2 | 15 | 5 | 4 | ||||||
| FC100E-2S4T-4.0G | 4 | 26 | 8.5 | 5.9 | 95 | 180 | 120 | 83 | 168 | 2.0 |
| FC100E-2S4T-5.5G | 5.5 | 39 | 13 | 8.9 | ||||||
| Especificación eléctrica | |
| Voltaje de entrada | Fase única/trif. 200-240V, triple fase 380-440V |
| Fluctuar no más de ± 10%, tasa de desequilibrio <3% | |
| Frecuencia de entrada | 50/60Hz ± 5% |
| Voltaje de salida | Voltaje de 0v－inutor |
| Frecuencia de salida | Control vectorial: 0 ～ 300Hz |
| Control V/F : 0 ～ 3200Hz | |
| Actuación | |
| Capacidad de sobrecarga | Corriente de salida nominal del 150% durante 1 minuto, corriente de salida nominal del 180% durante 2 segundos |
| Método de control | Control vectorial de circuito abierto (SVC), V/F Control |
| Ejecutar el método de configuración de comando | Configuración del panel de operación 、 Configuración del terminal externo 、 Configuración de comunicación |
| Método de configuración de velocidad | Configuración digital, configuración analógica/pulso, configuración de comunicación |
| Resolución de configuración de velocidad | Configuración digital: 0.01Hz, configuración analógica: 1% x frecuencia máxima |
| Precisión del control de velocidad | SVC: ± 0.5% |
| Rango de control de velocidad | SVC: 1: 100 |
| Respuesta de control de par | SVC: <200 ms |
| Par de arranque | SVC: Torque con calificación 150%/0.5Hz |
| Característica especial | |
| Terminales de entrada y salida programables | La función terminal de entrada y salida se puede editar |
| Función de ajuste PID de proceso | Módulo PID de proceso incorporado |
| Función PLC simple | Módulo PLC simple incorporado, que puede realizar el tiempo y la salida de frecuencia múltiple |
| Función de bamboleo textil | Módulo de función de frecuencia de oscilación textil incorporada |
| Función protectora | |
| Parada de sobretensión | Control automático de voltaje del bus para evitar falla de sobretensión |
| Protección de limitación de corriente automática | La corriente de salida se limita automáticamente para evitar fallas excesivas |
| Sobrecarga previa a la alarma y alarma | Sobrecarga previa y protección |
| Protección de pérdida de fase de salida | Función de detección automática de pérdida de fase de salida y función de alarma |
| Control de desbordamiento de sobretensión y desbordamiento | Limite automáticamente la corriente y el voltaje durante la operación para evitar el disparo frecuente de sobrecorriente y exceso de voltaje |
| Salida de protección corta a tierra | Función de protección efectiva para el cortocircuito de salida a tierra |
| Protección de cortocircuito de fase a fase de salida | Función de protección efectiva de cortocircuito de interfase de salida |
| Entrada y salida | |
| Fuente de alimentación analógica externa | +10V, capacidad de carga 100 mA |
| Fuente de alimentación digital externa | +24V, capacidad de carga 200 mma |
| Entrada analógica | AI1: Voltaje 0－10V/0-20MA |
| Salida de voltaje analógico | AOV: 0－10V |
| Salida de corriente analógica | Aoi: 0－20 mM |
| Entrada digital | DI1－DI5 （DI5 se puede seleccionar como una señal de pulso de alta velocidad） |
| Salida digital | FM: FM se puede seleccionar como salida de señal de pulso de alta frecuencia |
| Salida de retransmisión | TA/TB/TC: Calificación de contacto 250VAC/3A o 30VDC/1A |
| Comunicación de Modbus | A+、 B- |
| Visualización de operaciones | |
| Pantalla LED | Establecer frecuencia, frecuencia de salida, voltaje de salida, corriente de salida, velocidad del motor, par de salida, terminales digitales, parámetros de estado, parámetros del menú de programación y códigos de falla, etc. |
| Luz indicadora | Indicadores de 3 unidades, 3 indicadores de estado |
| Características ambientales | |
| Temperatura de trabajo | -10－+40 ℃, la temperatura máxima es de 50 ° C, el cambio de temperatura del aire es inferior a 0.5 ° C/min, se requiere la reducción de 40－50 ℃, se requiere corriente de salida que se reduzca al 2% por cada 1 ℃ |
| Temperatura del entorno de almacenamiento | -40－+70 ℃ |
| Solicitud | Interior, libre de luz solar directa, polvo, gas corrosivo, gas inflamable, niebla de aceite, vapor de agua, agua o sal goteando , etc. |
| Altitud | Menos de 1000 metros, se requiere la reducción de más de 1000 metros |
| Humedad | Menos del 95%HR, sin condensación |
| Resistencia a la vibración | 3.5m/s² a 2 ~ 9Hz, 10m/s² a 9 ~ 200Hz (IEC60721-3-3) |
| Título de protección | IP20 |
| Nivel de contaminación | Clase 2 (contaminación seca, no conductora del polvo) |
| Proceso de dar un título | |
| Ceñudo | Toda la serie ha aprobado la certificación CE |
| Accesorios opcionales | |
| Teclado | Toda la serie admite el teclado externo a través del cable de red estándar |
