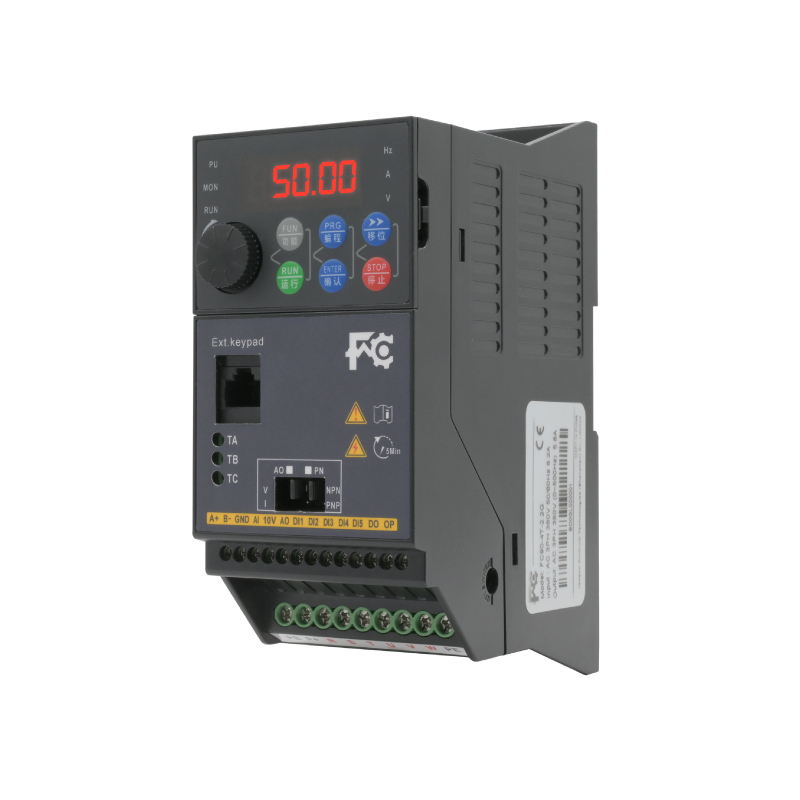

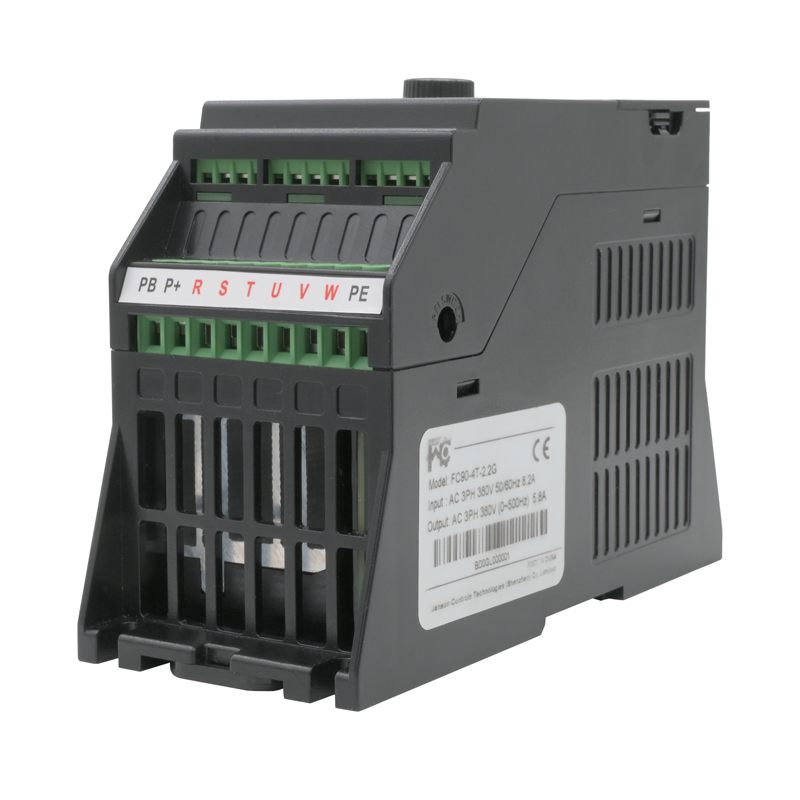

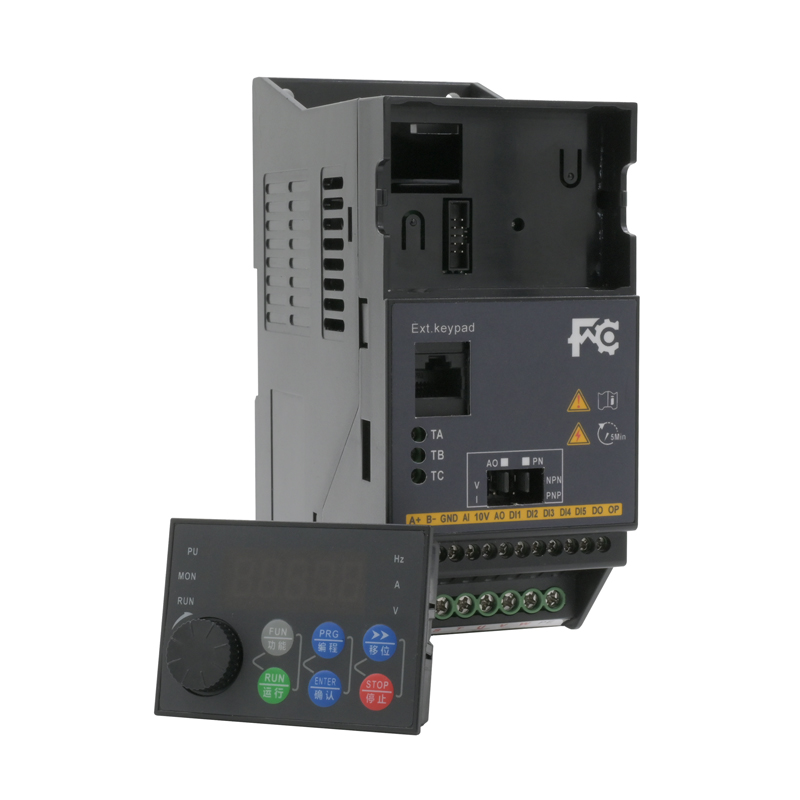

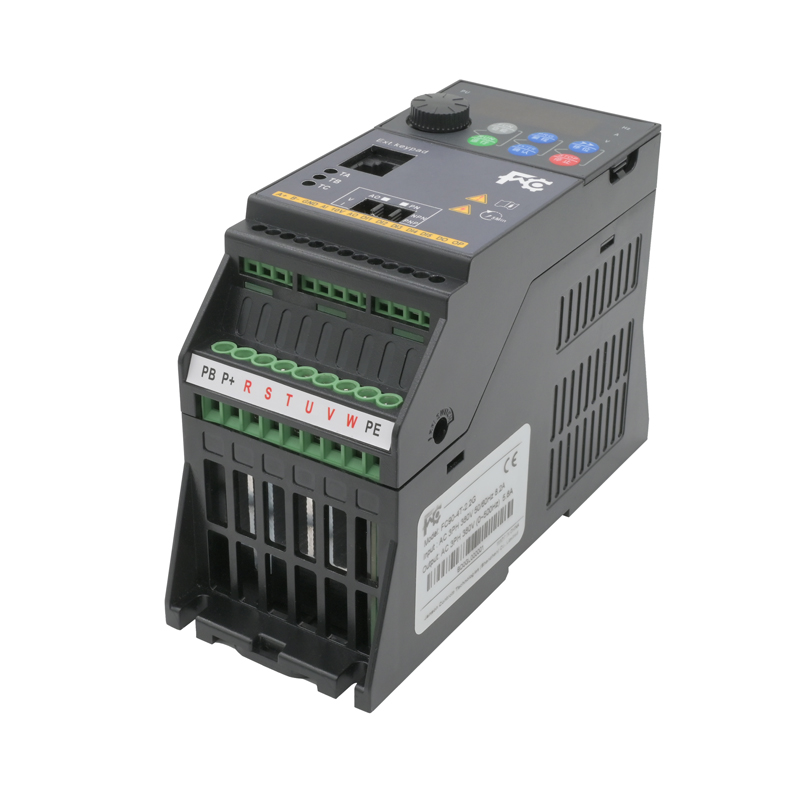

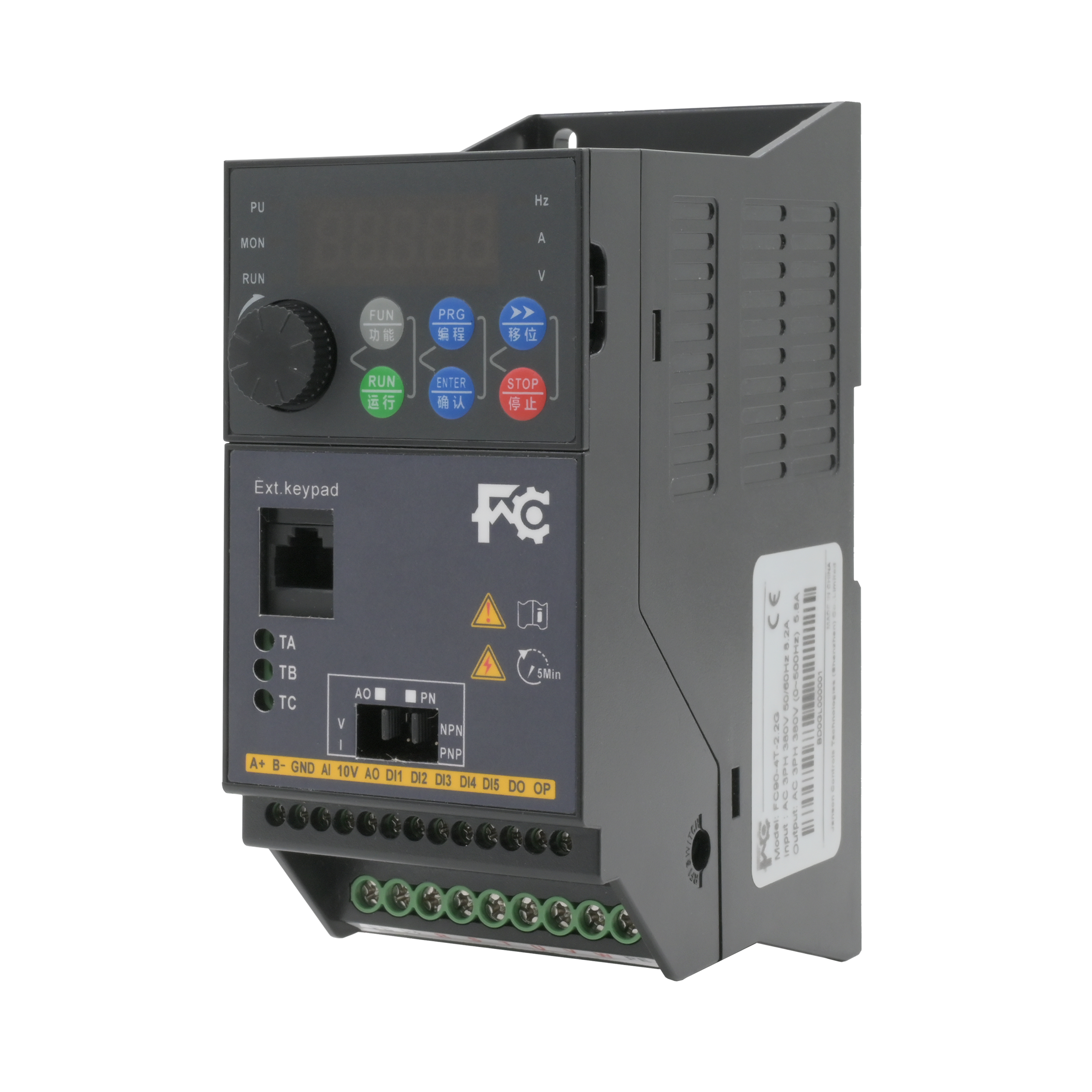

FC90
JANSON CONTROLS
Varios modos de control: soporte de control V/F , con configuración de curva V/F de 3 puntos y funciones de control de separación V/F. Soporte de teclado, terminal, control de comunicación, configuración de frecuencia flexible .
Rico en funciones: admite control de múltiples velocidades , equipado con función de frenado de CC para garantizar un apagado rápido. Proporciona función de oscilación de frecuencia de variable textil , programa PLC simple, dos conjuntos de configuraciones de parámetros del motor para satisfacer las necesidades de automatización.
Certificación internacional: certificado por CE, de conformidad con los estándares internacionales, garantizando la confiabilidad y seguridad del producto.
Funciones de protección múltiples e interfaces de control: con múltiples funciones de protección de fallas y pantalla LED, proporciona 5 DI, 1 DO, 1 AI, 1 AO, 1 control de retransmisión e interfaces ricas.
Regulación y protección inteligente: módulo de regulación PID incorporado , soporte de comunicación Modbus RS485, realización de control remoto. Con el impulso automático de torque y las funciones automáticas de compensación de deslizamiento, garantiza un torque fuerte a baja frecuencia y no tropezará incluso si la carga se agrega repentinamente.
| Artículo No. | Motor adaptable (KW) | Corriente de entrada (a) | Corriente de salida (a) | Capacidad de tasa (KVA) | W (mm) | Mmm ) | D (mm) | W1 (mm) | H1 (mm) | GW (KG) |
| Entrada de fase 3 y salida de fase 380V (-15% ~+15% de tolerancia) | ||||||||||
| FC90-2S-0.4G | 0.4 | 7 | 2.8 | 1.1 | 68 | 164 | 111 | 53 | 151 | 1 |
| FC90-2S-0.75G | 0.75 | 13 | 5 | 2 | ||||||
| FC90-2S-1.5G | 1.5 | 20 | 8 | 3 | ||||||
| FC90-2S-2.2G | 2.2 | 24 | 11 | 4.3 | 89 | 217 | 146 | 64 | 206 | 2.5 |
| Entrada de fase 3 y salida de fase 380V (-15% ~+15% de tolerancia) | ||||||||||
| FC90-4T-0.75G | 0.75 | 3.5 | 2.5 | 1.8 | 68 | 164 | 111 | 53 | 151 | 1 |
| FC90-4T-1.5G | 1.5 | 5.8 | 4.2 | 3.0 | ||||||
| FC90-4T-2.2G | 2.2 | 8.2 | 5.8 | 3.7 | ||||||
| FC90-4T-4.0G | 4 | 13 | 9.5 | 6.5 | 89 | 217 | 146 | 64 | 206 | 2.5 |
| FC90-4T-5.5G | 5.5 | 14.6 | 13 | 8.5 | ||||||
| Especificación eléctrica | |
| Voltaje de entrada | Fase única/trif. 200 ~ 240V, trif. 380 ~ 440V fluctúa no más de ± 10% ，de tasa de desequilibrio <3% |
| Frecuencia de entrada | 50/60Hz ± 5% |
| Voltaje de salida | 0V ~ Voltaje de entrada |
| Frecuencia de salida | Control V/F : 0 ~ 300Hz |
| Actuación | |
| Capacidad de sobrecarga | Corriente de salida nominal del 150% durante 1 minuto, corriente de salida nominal del 180% durante 2 segundos |
| Método de control | Control v/f |
| Ejecutar el método de configuración de comando | Configuración del panel de operación , configuración de terminal externo, configuración de comunicación. |
| Método de configuración de velocidad | Configuración digital , configuración analógica, configuración de comunicación. |
| Resolución de configuración de velocidad | Configuración digital : 0.01Hz, Configuración analógica: 1% × frecuencia máxima. |
| Característica especial | |
| Terminales de entrada y salida programables | La función terminal de entrada y salida se puede editar |
| Función de ajuste PID de proceso | Módulo PID de proceso incorporado |
| Función PLC simple | Módulo PLC simple incorporado , que puede realizar la sincronización y la salida de frecuencia múltiple . |
| Función de bamboleo textil | Módulo de función de frecuencia de oscilación textil incorporada |
| Parámetros del grupo de motor | Dos conjuntos de parámetros del motor ( parámetro del motor 1 y parámetro del motor 2), cambie entre ellos a voluntad |
| Función protectora | |
| Protección de limitación de corriente automática | La corriente de salida se limita automáticamente para evitar fallas excesivas |
| Sobrecarga previa a la alarma y alarma | Sobrecarga previa y protección |
| Protección de pérdida de fase de salida | Función de detección automática de pérdida de fase de salida y función de alarma |
| Control de desbordamiento de sobretensión y desbordamiento | Limite automáticamente la corriente y el voltaje durante la operación para evitar el disparo frecuente de sobrecorriente y exceso de voltaje |
| Salida de protección corta a tierra | Función de protección efectiva para el cortocircuito de salida a tierra |
| Protección de cortocircuito de fase a fase de salida | Función de protección efectiva de cortocircuito de interfase de salida |
| Entrada y salida | |
| Fuente de alimentación analógica externa | +10 V ，Capacidad de carga 100 mA |
| Entrada analógica | Ai1 : voltaje 0~ 10v/0-20 mapa |
| Salida analógica | AO : 0 ~ 10V / 0 ~ 20MA (voltaje / corriente seleccionable) |
| Entrada digital | DI1 ~ DI5 （ DI5 se puede seleccionar como una señal de pulso de alta velocidad ） |
| Salida digital | HACER |
| Salida de retransmisión | TA/TB/TC : Calificación de contacto 250VAC/3A o 30VDC/1A |
| Comunicación de Modbus | A+ 、B- |
| Visualización de operaciones | |
| Pantalla LED | 5 dígitos LED Digital Set Frecuencia, frecuencia de salida, voltaje de salida, corriente de salida, velocidad del motor, par de salida, terminales digitales, parámetros de estado, parámetros del menú de programación y códigos de falla, etc. |
| Luz indicadora | 3 Indicadores de unidades, 3 indicadores de estado |
| Características ambientales | |
| Temperatura de trabajo | -10~ +40 ℃ , la temperatura máxima es de 50 ° C, el cambio de temperatura del aire es inferior a 0.5 ° C/min, se requiere la reducción de 40 ~ 50℃ , la corriente de salida se redujo al 2% por cada 1 ℃ |
| Temperatura del entorno de almacenamiento | -40~ +70 ℃ |
| Solicitud | Interior, libre de luz solar directa, polvo, gas corrosivo, gas inflamable, niebla de aceite, vapor de agua, agua o sal goteando , etc. |
| Altitud | Menos de 1000 metros, se requiere la reducción de más de 1000 metros |
| Humedad | Menos del 95%HR, sin condensación |
| Resistencia a la vibración | 3.5m/s² a 2 ~ 9Hz, 10m/s² a 9 ~ 200Hz (IEC60721-3-3) |
| Título de protección | IP20 |
| Nivel de contaminación | Clase 2 (contaminación seca, no conductora del polvo) |
