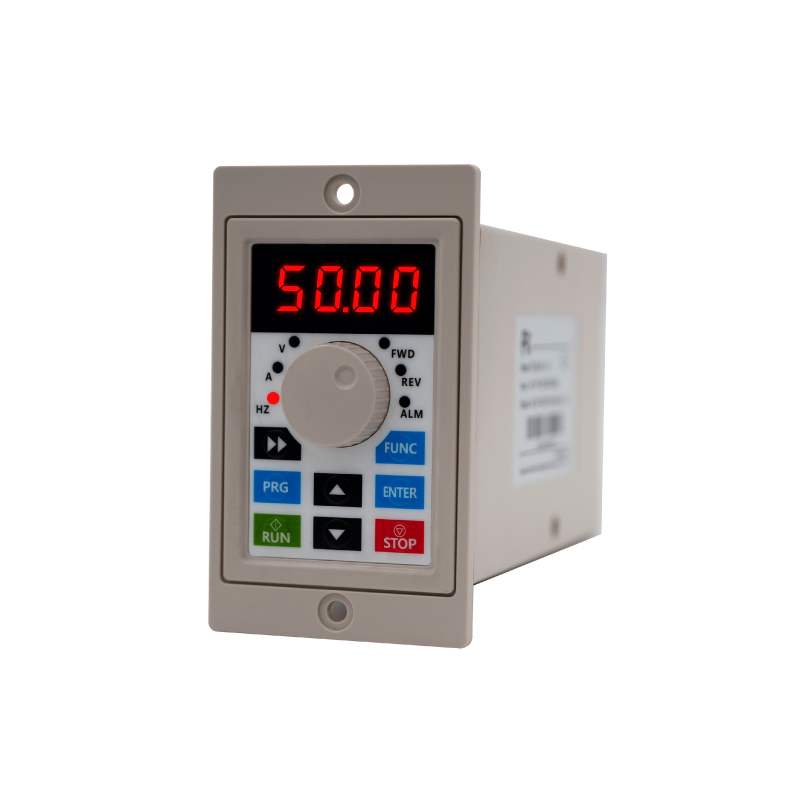

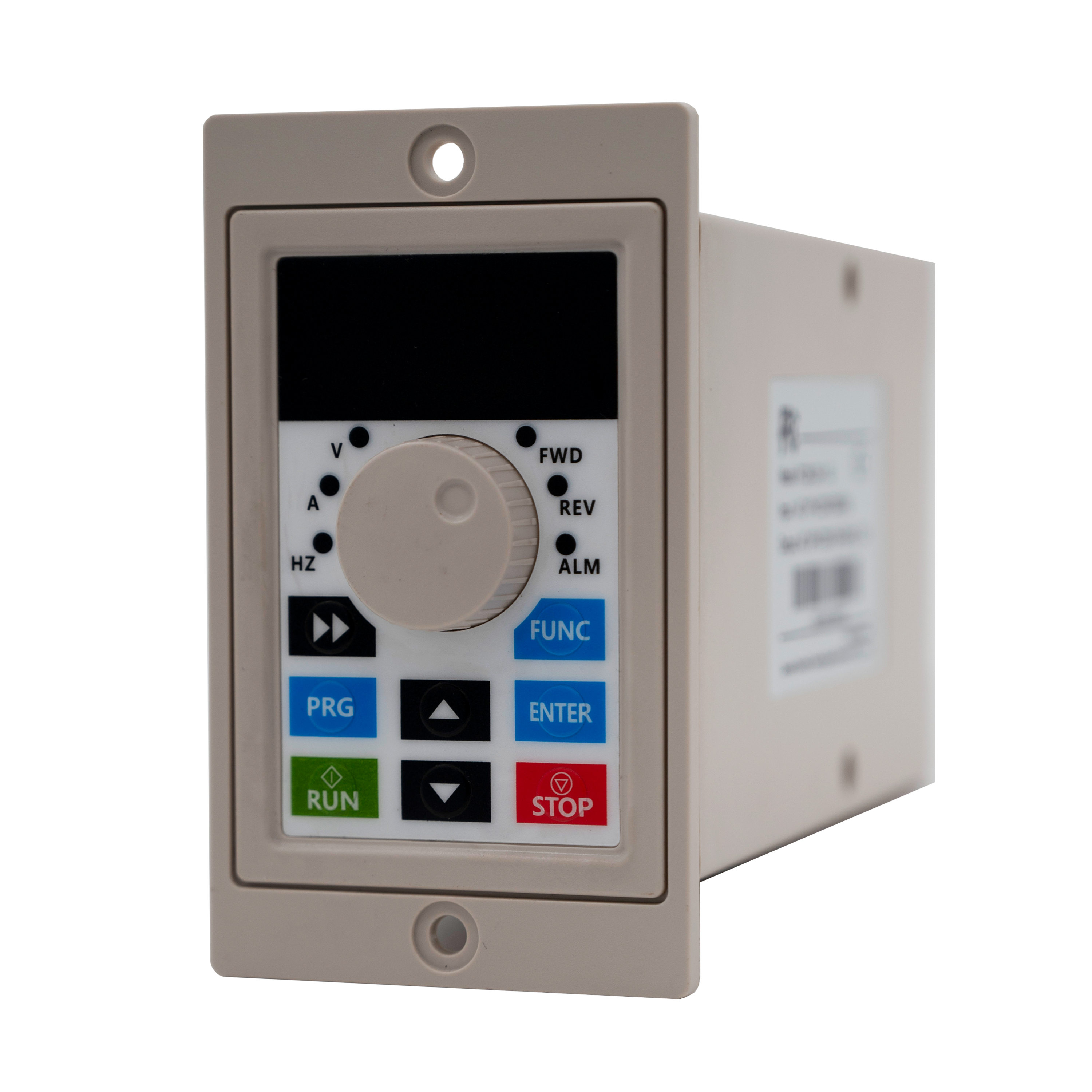

Característica del producto
1. Estructura compacta con funciones completas, instalación de instrumentos
2. El teclado se puede usar externamente, baja frecuencia con un par grande
3. Un módulo IPM de nueva generación con funciones de protección completas
Selección de productos
| Artículo No. | Motor adaptable (KW) | Corriente de entrada (a) | Corriente de salida (a) | Capacidad de tasa (KVA) | W (mm) | H (mm) | D (mm) | W1 (mm) | H1 (mm) | Diámetro (mm) | GW (kg) |
| Entrada de 1 fase y salida de 3 fase 220V (-15% ~+15% de tolerancia) | |||||||||||
| FC20-2S-0.2 | 0.2 | 2.3 | 1.6 | 3 | 53 | 160 | 102 | 80 | 89.5 | Ø4.5 | 1.08 |
| FC20-2S-0.4 | 0.4 | 3.2 | 2.1 | 3.8 | 53 | 160 | 102 | 80 | 89.5 | Ø4.5 | 1.08 |
| FC20-2S-0.75 | 0.75 | 4 | 3.7 | 5.6 | 53 | 160 | 102 | 80 | 89.5 | Ø4.5 | 1.08 |
| FC20-2S-1.1 | 1.1 | 8.3 | 5.5 | 9.9 | 53 | 160 | 102 | 80 | 89.5 | Ø4.5 | 1.08 |
Parámetro técnico
| Especificación eléctrica | |
| Voltaje de entrada | Fase única/trif. 200-240V |
| Fluctuar no más de ± 10%, tasa de desequilibrio <3% | |
| Frecuencia de entrada | 50/60Hz ± 5% |
| Voltaje de salida | Voltaje de 0v－inutor |
| Frecuencia de salida | 0 ～ 300Hz |
| Actuación | |
| Capacidad de sobrecarga | Corriente de salida nominal del 150% para 15s |
| Método de control | Control vectorial, control v/f |
| Ejecutar el método de configuración de comando | Configuración del panel de operación, configuración de terminal externo, configuración de comunicación |
| Método de configuración de velocidad | Configuración digital, configuración analógica, configuración de comunicación |
| Resolución de configuración de velocidad | Configuración digital: 0.01Hz, configuración analógica: 1% × frecuencia máxima |
| Característica especial | |
| Terminales de entrada y salida programables | La función terminal de entrada y salida se puede editar |
| Función de ajuste PID de proceso | Módulo PID de proceso incorporado |
| Función protectora | |
| Parada de sobretensión | Control automático de voltaje del bus para evitar falla de sobretensión |
| Protección de limitación de corriente automática | La corriente de salida se limita automáticamente para evitar fallas excesivas |
| Sobrecarga previa a la alarma y alarma | Sobrecarga previa y protección |
| Protección de pérdida de fase de salida | Función de detección automática de pérdida de fase de salida y función de alarma |
| Entrada y salida | |
| Fuente de alimentación analógica externa | +5V, capacidad de carga 20 mA |
| Fuente de alimentación digital externa | +24V, capacidad de carga 100 mA |
| Entrada analógica | Ai: voltaje 0－5V |
| Entrada digital | X1－x5 |
| Salida digital | Y1 |
| Comunicación de Modbus | A+、 a- |
| Visualización de operaciones | |
| Pantalla LED | Establecer frecuencia, frecuencia de salida, voltaje de salida, corriente de salida, parámetros del menú de programación y códigos de falla, etc. |
| Luz indicadora | 3 indicadores de unidades, 3 indicadores de estado |
| Características ambientales | |
| Temperatura de trabajo | -10－+40 ℃, la temperatura máxima es de 50 ° C, el cambio de temperatura del aire es inferior a 0.5 ° C/min, se requiere la reducción de 40－50 ℃, la corriente de salida se redujo al 2% por cada 1 ℃ |
| Temperatura del entorno de almacenamiento | -40－+70 ℃ |
| Solicitud | Interior, libre de luz solar directa, polvo, gas corrosivo, gas inflamable, niebla de aceite, vapor de agua, agua o sal goteando , etc. |
| Altitud | Menos de 1000 metros, se requiere la reducción de más de 1000 metros |
| Humedad | Menos del 95%HR, sin condensación |
| Resistencia a la vibración | 3.5m/s² a 2-9Hz, 10m/s² a 9-200Hz (IEC60721-3-3) |
| Título de protección | IP20 |
